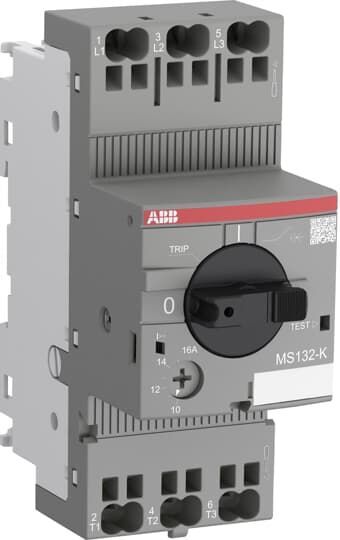

ABB Motorschutzschalter MS132-0.63K
von ABB
Herstellernummer: 1SAM350010R1004

Motorschutzschalter mit thermischem und elektromagnetischem Schutz MS132-K - 0,10 bis 32 A in Push-In-Federanschlusstechnik MS132-K steht für die kompakte und leistungsstarke Baureihe mit hohem Kurzschlussausschaltvermögen für den Motorschutz bis zu 15 kW (400 V) mit einer Breite von nur 45 mm. Die innovativen Push-in-Federzugklemmen ermöglichen eine werkzeugfreie Verdrahtung und machen das routinemäßige Nachjustieren überflüssig. Das temperaturkompensierte Gerät hat eine Drehgriffbedienung mit Freiauslösung mit einer klaren Schaltstellungsanzeige I/TRIP/O. Darüber hinaus verfügt MS132-K über eine Kurzschlussanzeige. Der Drehgriff ist mit Hilfe eines Vorhängeschlosses in O-Position direkt verriegelbar. Ebenfalls in Push-in-Federzugtechnik sind als Zubehör Hilfs- und Signalkontakte verfügbar, sie eignen sich für die gesamte MS116/MS132/MS165-Baureihe. Schutzgehäuse sowie Zubehör für Schaltschrankund Türeinbau ergänzen das Sortiment. Überlastauslöser Stromeinstellung 0.4 - 0.63 A Einstellbereich des unverzögerten Kurzschlussauslösers 7.9 - 7.9 A Mit thermischem Überlastschutz ja Phasenausfallempfindlich ja Auslösetechnik thermomagnetisch Bemessungsbetriebsspannung 250 - 690 V Bemessungsdauerstrom Iu 0,63 A Bemessungsbetriebsleistung bei AC-3, 230 V 0,18 kW Bemessungsbetriebsleistung bei AC-3, 400 V 0,18 kW Verlustleistung 5,1 W Anschlussart Hauptstromkreis Federzuganschluss Ausführung des Betätigungselements Drehknopf Gerätebauart Komplettgerät im Gehäuse Mit integriertem Hilfsschalter nein Mit integriertem Unterspannungsauslöser nein Polzahl 3 Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC 100 kA Schutzart (IP) IP20 Höhe 112 mm Breite 45 mm Tiefe 87 mm
