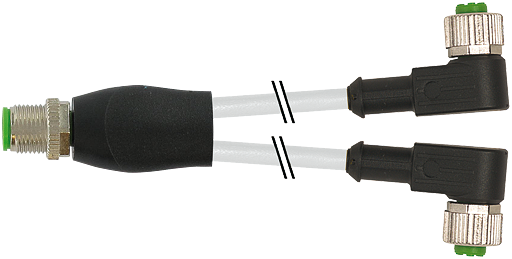

M12 St. Y-Verteiler / M12 Bu. 90°
von Murrelektronik
Herstellernummer: 7000-40741-2230500

PUR 3x0.34 gr UL/CSA 5m
M12 St. Y-Verteiler / M12 Bu. 90°
Abbildung ähnlich
M12 St. Y-Verteiler / M12 Bu. 90°
Abbildung ähnlich
M12 St. Y-Verteiler / M12 Bu. 90°
Abbildung ähnlich
M12 St. Y-Verteiler / M12 Bu. 90°
Abbildung ähnlich
M12 St. Y-Verteiler / M12 Bu. 90°
Abbildung ähnlich
M12 St. Y-Verteiler / M12 Bu. 90°
Abbildung ähnlich
Verkauf nur an Geschäftskunden.
Ihr Online-Preis:
Menge Einzelpreis
bis 19 27,05 € *
ab 20 24,35 € *
ab 50 22,99 € *
ab 100 21,64 € *

zzgl. MwSt. zzgl. Versandkosten

wird für Sie produziert bzw. beim Hersteller beschafft

Gesamtpreis:  €27,05 € *
Wird versendet durch: Murrelektronik GmbH**
  • SC-2423-7000-40741-2230500
  • 4048879156448
  • 27279218
  • 85444290
Technische Daten cULus Polzahl 4-/3-polig Isolierstoffgruppe IEC 60664-1,... mehr
"M12 St. Y-Verteiler / M12 Bu. 90°"
Technische Daten
cULus
Polzahl4-/3-polig
IsolierstoffgruppeIEC 60664-1, category I
KodierungA-kodiert
LED-Anzeigenein
Verriegelung der SteckplätzeSchraubgewinde (M12×1 mm) empf. Anzugsdrehmoment 0.6 Nm, selbstsichernd
VerschraubungM12 (SW13)
SchutzartIP65, IP66K, IP67 in gestecktem und verschraubtem Zustand (EN 60529)
Material (Verriegelung)Zink-Druckguss, matt vernickelt
MaterialPUR
passend für Wellschlauch (Innen-Ø)10 mm
NormenDIN EN 61076-2-101 (M12)
Befestigungsartgesteckt, verschraubt
Material (Kontakt)Kupferlegierung
Material (Kontaktoberfläche)Au
Material (Dichtung)FKM
Verschmutzungsgrad3
Temperaturbereich-25...+85 °C, abhängig von angeschlossener Leitung
cCSAus
Bauform40741
Adernzahl/-querschnitt3× 0.34 mm²
AderisolationPVC (br, bl, sw)
Schleppkettenwerte2 Mio.
Material (Mantel)PUR/PVC (UL/CSA)
Außen-Ø4.9 mm ±5%
Biegeradius (bewegt)15× Außen-Ø
Temperaturbereich (fest)-30...+80 °C
Temperaturbereich (bewegt)-5...+80 °C
Kabelkennung223
Kabeltyp2 (PUR/PVC)
Zulassung (Kabel)UL (AWM-Style 20549/1731), CSA; CE conform
Kabelgewicht [g/m]35,97
Material (Leiter)Cu-Litze, blank
Widerstand (Leiter)max. 57 Ω/km (20 °C)
Einzeldraht-Ø (Leiter)0.1 mm
Aufbau (Leiter)42× 0.1 mm (Litzenklasse 6)
Querschnitt (Leiter)3× 0.34 mm²
AWGähnlich AWG 22
Material (Aderisolierung)PVC
Betriebsspannungmax. 250 V AC/DC
Materialeigenschaften (Aderisolierung)FCKW-, cadmium-, silikon- und bleifrei
Shore-Härte (Aderisolierung)43 ±5 D
Ader-Ø inkl. Isolierung1.25 mm ±5%
Adernfarbe/Nummerierungbr, sw, bl
Verseilverbund3 Adern verseilt
Schirmungnein
Material (Mantel)PUR/PVC
Materialeigenschaften (Mantel)FCKW-, halogen-, cadmium-, silikon- und bleifrei, matt, adhäsionsarm, maschinell gut verarbeitbar, abriebresistent, hydrolyse- und mikrobenbeständig
Shore-Härte (Mantel)80 ±5 A (PVC-Untermantel); 85 ±5 A (PUR-Mantel)
Außen-Ø (Mantel)4.9 mm ±5%
Betriebsspannung (nur UL-listed)30 V AC/DC
Farbe (Mantel)grau
chemische Beständigkeitgute Öl-, Benzin- und Chemikalienbeständigkeit
NennspannungUL 300 V AC
Prüfspannung2000 V AC
Strombelastbarkeitnach DIN VDE 0298-4
Temperaturbereich (fest)-30...+80 °C
Temperaturbereich (bewegt)-5...+80 °C
Biegeradius (fest)10× Außen-Ø
Bemessungsstoßspannung2.5 kV
Biegeradius (bewegt)15× Außen-Ø
Anzahl Biegezyklen (Schleppkette)max. 2 Mio. (25 °C)
Verfahrweg (Schleppkette)max. 5 m (horizontal)
Verfahrgeschwindigkeit (Schleppkette)max. 3.3 m/s
Beschleunigung (Schleppkette)max. 5 m/s²
Mantelfarbegrau
Betriebsstrom je Kontaktmax. 4 A
Seite 1 Anschluss: M12
Seite 2 Anschluss: M12
Seite 1 Kabelabgang:
Seite 2 Kabelabgang: 90°
Seite 1 Polzahl: 4
Seite 2 Polzahl: 3
Produktfamilie: Industrie Standard
Anwendung: Sensor-/Aktor-Leitung
Funktionen: ohne LED, ungeschirmt
Typ: Stecker - Buchse
Umgebungsbedingungen: Schleppkettentauglich
Zulassungen: cCSAus, cULus
Kabeltyp: PUR/PVC
Leitungslänge: 5,00 m
Mantelfarbe: grau
Eigenschaften: "M12 St. Y-Verteiler / M12 Bu. 90°"
Seite 1 Anschluss: M12
Seite 2 Anschluss: M12
Seite 1 Kabelabgang:
Seite 2 Kabelabgang: 90°
Seite 1 Polzahl: 4
Seite 2 Polzahl: 3
Produktfamilie: Industrie Standard
Anwendung: Sensor-/Aktor-Leitung
Funktionen: ohne LED, ungeschirmt
Typ: Stecker - Buchse
Umgebungsbedingungen: Schleppkettentauglich
Zulassungen: cCSAus, cULus
Kabeltyp: PUR/PVC
Leitungslänge: 5,00 m
Mantelfarbe: grau
