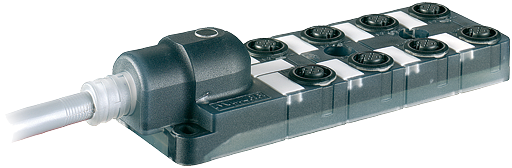

Exact12, 8xM12, 4-pol., Ltg.fest
von Murrelektronik
Herstellernummer: 8000-88411-3620500

Technische DatencULusSummenstrommax. 10 ASchutzartIP65/IP67GehäuseKunststoff, schwer entflammbarTemperaturbereich-20...+70 °C, abhängig von angeschlossener LeitungPIN 1(+)Adernzahl/-querschnitt8× 0.34 + 3× 0.75 mm²AderisolationPVCSchleppkettenwerte2 Mio.MantelfarbegrauMaterial (Mantel)PUR/PVC (UL/CSA)Außen-Ø8.1 mm ±5%Biegeradius (bewegt)10× Außen-ØPIN 3(-)Temperaturbereich (fest)-30...+80 °CTemperaturbereich (bewegt)-5...+70 °CKabelkennung362Kabeltyp2 (PUR/PVC)Zulassung (Kabel)UL (AWM-Style 20549/1731), CE conformKabelgewicht [g/m]115,5Material (Leiter)Cu-Litze, blankWiderstand (Leiter)max. 57 Ω/km (0.34 mm²), max. 26 Ω/km (0.75 mm²); (20 °C)Einzeldraht-Ø (Leiter)0.15 mm (0.34 mm²); 0.2 mm (0.75 mm²)PIN 4(NO)/(S1)Aufbau (Leiter)19× 0.15 mm (0.34 mm²); 24× 0.2 mm (0.75 mm²); (Litzenklasse 5)Querschnitt (Leiter)8× 0.34 + 3× 0.75 mm²AWGähnlich AWG 22 (0.34 mm²); ähnlich AWG 18 (0.75 mm²)Material (Aderisolierung)PVCMaterialeigenschaften (Aderisolierung)FCKW-, cadmium-, silikon- und bleifreiShore-Härte (Aderisolierung)43 ±5 DAder-Ø inkl. Isolierung1.3 mm ±5% (0.34 mm²); 1.8 mm ±5% (0.75 mm²)Adernfarbe/Nummerierungws, vi, gn, ge, gr, rs, rt, sw+br, bl, gnge längsgestreiftSchirmungneinVerseilverbund2 Adern mit Füller verseilt, darüber 9 Adern verseiltPIN 5(Erde)Material (Mantel)PUR/PVCMaterialeigenschaften (Mantel)FCKW-, cadmium-, silikon- und bleifrei, matt, adhäsionsarm, maschinell gut verarbeitbar, abriebresistent, hydrolyse- und mikrobenbeständigAußen-Ø (Mantel)8.1 mm ±5%Farbe (Mantel)grauchemische Beständigkeitgute Öl-, Benzin- und Chemikalienbeständigkeit (EN 60811-404)thermische Beständigkeitflammwidrig nach UL 1581, horizontaler Flammtest/CSA FT2 / IEC 60332-1, IEC 60332-2-2NennspannungU0/U 300/300 V ACLED-AnzeigeLED (grün): Power / LED (gelb): (S1)Prüfspannung2000 V ACStrombelastbarkeitnach DIN VDE 0298-4Temperaturbereich (fest)-30...+80 °CTemperaturbereich (bewegt)-5...+70 °CBiegeradius (fest)5× Außen-ØBiegeradius (bewegt)10× Außen-ØAnzahl Biegezyklen (Schleppkette)max. 2 Mio. (25 °C)Verfahrweg (Schleppkette)max. 5 m (horizontal)Verfahrgeschwindigkeit (Schleppkette)max. 2 m/sBeschleunigung (Schleppkette)max. 10 m/s²Betriebsspannung24 V DCBetriebsstrom je Kontaktmax. 4 A
