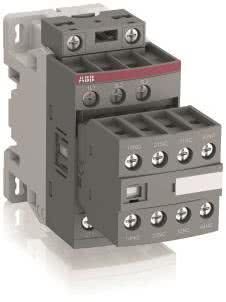

ABB AF09-30-22 Schütz 24- AF09-30-22-11
von ABB
Herstellernummer: 1SBL137001R1122

AF Schütze, 3-polig, Anschlussart Schraubklemmen Schütze AF09 bis AF96 von 4 bis 45 kW AC-3 (400 V) stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 V DC bis 24...500 V AC ab - ohne zusätzlich erforderliche Löschglieder. Dadurch sind sie weltweit und nur in geringer Varianz einsetzbar. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Flexibel wechselbare Spulenanschlussklemmen erlauben den Anschluss von oben, von unten oder von oben und unten. Anbaubare Zubehörteile sind 1- und 4-polige frontseitig aufsteckbare Hilfsschalter sowie rechts- und linksseitig montierbare 2-polige Hilfsschalter. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC 60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment. Bemessungssteuerspeisespannung AC 50 Hz 24 - 60 V Bemessungssteuerspeisespannung AC 60 Hz 24 - 60 V Bemessungssteuerspeisespannung DC 20 - 60 V Spannungsart zur Betätigung AC/DC Anzahl der Öffner als Hauptkontakte 0 Anzahl der Schließer als Hauptkontakte 3 Anschlussart Hauptstromkreis Schraubanschluss Betriebsspannung AC 50 Hz 690 - 690 V Betriebsspannung AC 60 Hz 690 - 690 V Bemessungsbetriebsstrom Ie bei AC-1, 400 V 25 A Bemessungsbetriebsstrom Ie bei AC-3, 400 V 9 A Bemessungsbetriebsleistung bei AC-3, 400 V 4 kW Bemessungsbetriebsleistung NEMA 1,4914 kW Anzahl der Hilfskontakte als Schließer 2 Anzahl der Hilfskontakte als Öffner 2 Geeignet für Reiheneinbau nein Breite 45 mm Höhe 86 mm Tiefe 110,5 mm
