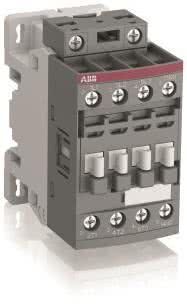

ABB AF12-30-10 Schütz 100-250V AC/DC
von ABB
Herstellernummer: 1SBL157001R1310

AF09-AF38, 4 bis 18,5 kW, 3-polige Schütze Wechsel-/Gleichstrombetätigung - Spulenelektronik AF09 ... AF38 Schütze werden hauptsächlich zum Schalten von Drehstrommotoren sowie von Leistungskreisen bis 690 V AC und 220 V DC verwendet. Diese Schütze sind als Blockschütze mit 3 Hauptkontakten aufgebaut und bieten: Steuerstromkreis: Wechsel- oder Gleichstrombetätigung mit Spulenelektronik, für einen großen Steuerspannungsbereich verwendbar (z. B. 100...250 V AC und DC), mit nur 4 Spulen werden Steuerspannungen zwischen 24...500 V 50/60 Hz und 20...500 V DC abgedeckt, tolerant gegenüber starken Steuerspannungsschwankungen, geringer Energieverbrauch, sehr klare Öffnungs- und Schließvorgänge Integrierten Überspannungsschutz Zusätzliche Hilfskontaktblöcke für frontseitige oder seitliche Montage und eine breite Palette an Zubehör Öffner-Kontakt ausgeführt als Spiegelkontakt gemäß IEC 60947-4-1 Anhang F * AF..-30-..-11 nicht für direkte Ansteuerung durch SPS geeignet. Bemessungssteuerspeisespannung AC 50 Hz 100 - 250 V Bemessungssteuerspeisespannung AC 60 Hz 100 - 250 V Bemessungssteuerspeisespannung DC 100 - 250 V Spannungsart zur Betätigung AC/DC Anzahl der Öffner als Hauptkontakte 0 Anzahl der Schließer als Hauptkontakte 3 Anschlussart Hauptstromkreis Schraubanschluss Betriebsspannung AC 50 Hz 690 - 690 V Betriebsspannung AC 60 Hz 690 - 690 V Bemessungsbetriebsstrom Ie bei AC-1, 400 V 28 A Bemessungsbetriebsstrom Ie bei AC-3, 400 V 12 A Bemessungsbetriebsleistung bei AC-3, 400 V 5,5 kW Bemessungsbetriebsleistung NEMA 3,7285 kW Anzahl der Hilfskontakte als Schließer 1 Anzahl der Hilfskontakte als Öffner 0 Geeignet für Reiheneinbau nein Breite 45 mm Höhe 86 mm Tiefe 77 mm
