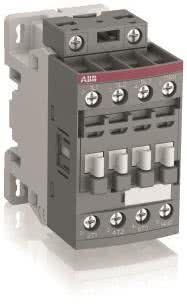

ABB AF12Z-30-10 Schütz 100-250V AC/DC
von ABB
Herstellernummer: 1SBL156001R2310

AF09Z-AF38Z, 4 bis 18,5 kW, 3-polige Schütze. Wechsel-/Gleichstrombetätigung - niedriger Energieverbrauch AF09Z ... AF38Z Schütze werden hauptsächlich zum Schalten von Drehstrommotoren sowie von Leistungskreisen bis 690 V AC und 220 V DC verwendet. Diese Schütze sind als Blockschütze mit 3 Hauptkontakten aufgebaut und bieten: Steuerstromkreis: Wechsel- oder Gleichstrombetätigung mit Spulenelektronik, für einen großen Steuerspannungsbereich verwendbar (z. B. 100...250 V AC und DC), mit nur 4 Spulen werden Steuerspannungen zwischen 24...250 V 50/60 Hz und 12...250 V DC abgedeckt, tolerant gegenüber starken Steuerspannungsschwankungen, direkte Ansteuerung durch SPS 24 V DC 500 mA, geringer Energieverbrauch, sehr klare Öffnungs- und Schließvorgänge, übersteht kurze Spannungsspitzen und -unterbrechungen (SEMI F47-0706 Verwendungsbedingungen auf Anfrage) Integrierten Überspannungsschutz Zusätzliche Hilfskontaktblöcke für frontseitige oder seitliche Montage und eine breite Palette an weiterem Zubehör Öffner-Kontakt ausgeführt als Spiegelkontakt gemäß IEC 60947-4-1 Anhang F Nur für AF..Z Schütze mit einer Steuerspannung (DC) von 12-20 V DC muss die auf den Spulenanschlussklemmen angegebene Anschlusspolarität beachtet werden: A1+ für den positiven Pol und A2- für den negativen Pol. Bemessungsleistung: 5,5 kW Bemessungsbetriebsstrom Ie: 28 A Bemessungsbetriebsspannung Volt: 100-250 V/DC Bemessungssteuerspeisespannung AC 50 Hz 100 - 250 V Bemessungssteuerspeisespannung AC 60 Hz 100 - 250 V Bemessungssteuerspeisespannung DC 100 - 250 V Spannungsart zur Betätigung AC/DC Anzahl der Öffner als Hauptkontakte 0 Anzahl der Schließer als Hauptkontakte 3 Anschlussart Hauptstromkreis Schraubanschluss Betriebsspannung AC 50 Hz 690 - 690 V Betriebsspannung AC 60 Hz 690 - 690 V Bemessungsbetriebsstrom Ie bei AC-1, 400 V 28 A Bemessungsbetriebsstrom Ie bei AC-3, 400 V 12 A Bemessungsbetriebsleistung bei AC-3, 400 V 5,5 kW Bemessungsbetri
