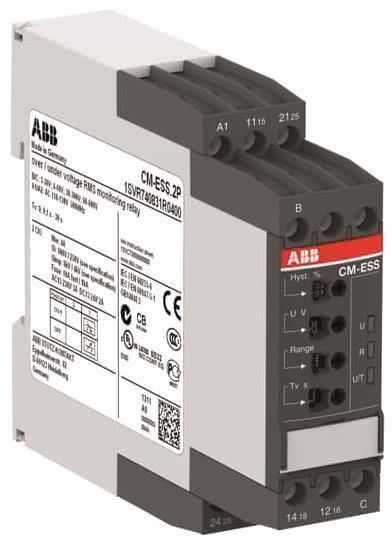

ABB CM-ESS.2S
von ABB
Herstellernummer: 1SVR730830R0400

Strom- und Spannungsüberwachungsrelais, einphasig Die Spannungsüberwachungsrelais der CM-Reihe bieten eine zuverlässige Überwachung von Spannungen und die Erkennung von Phasenausfällen in einphasigen Netzen. Alle Geräte sind in zwei verschiedenen Anschluss-Versionen verfügbar. Sie haben die Wahl zwischen der bewährten Schraubanschlusstechnologie (Doppelkammer-Kasten-Anschlussklemmen) und der werkzeuglosen Easy Connect Anschlusstechnik (Push-in-Klemmen). Ausführung des elektrischen Anschlusses Schraubanschluss Mit abnehmbaren Klemmen nein Externe Stromversorgung erforderlich ja Spannungsart der Versorgungsspannung AC/DC Versorgungsspannung AC 50 Hz 24 - 240 V Versorgungsspannung AC 60 Hz 24 - 240 V Versorgungsspannung DC 24 - 240 V Spannungsmessbereich 1 3 - 600 V Spannungsmessbereich 2 3 - 600 V Spannungsart des Messbereichs AC/DC Ansprechwert Spannung 3 - 600 V 1-Phasen-Unterspannung möglich ja 3-Phasen-Unterspannung möglich nein 1-Phasen-Überspannung möglich ja 3-Phasen-Überspannung möglich nein 1-Phasen-Fenster möglich ja 3-Phasen-Fenster möglich ja Enthält Funktion Gleichspannung-Unterspannung ja Enthält Funktion Gleichspannung-Überspannung ja Enthält Funktion Gleichspannung-Fenster ja Min. einstellbare Ansprechverzögerungszeit 1 s Max. zulässige Ansprechverzögerungszeit 0 s Min. einstellbare Rückfallverzögerungszeit 1 s Max. zulässige Rückfallverzögerungszeit 0 s Spannungsart der Betriebsspannung AC/DC Betriebsspannung AC 50 Hz 230 - 230 V Betriebsspannung AC 60 Hz 230 - 230 V Bemessungsschaltstrom 4 A Breite 22,5 mm Höhe 85,6 mm Tiefe 103,7 mm
