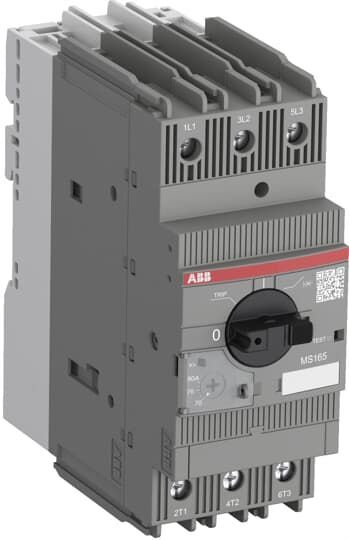

ABB Motorschutzschalter MS165-65
von ABB
Herstellernummer: 1SAM451000R1017

Motorschutzschalter mit thermischem und elektromagnetischem Schutz MS165 - 10 bis 80 A Motorschutzschalter MS165 mit thermischem und elektromagnetischem Schutz steht für die kompakte und leistungsstarke Baureihe mit hohem Kurzschlussausschaltvermögen für den Motorschutz bis 45 kW (400 V) mit einer Modulbreite von 55 mm. Das temperaturkompensierte Gerät hat eine Drehgriffbedienung mit einer klaren Schaltstellungsanzeige I/TRIP/0. Darüber hinaus verfügt MS165 über eine Kurzschlussanzeige. Der Drehgriff ist mit Hilfe eines Vorhängeschlosses in 0-Position direkt verriegelbar. Hilfs-, Signal- und Kurschlussmeldekontakte sowie Unterspannungs- und Arbeitsstromauslöser können ohne Werkzeug angebaut werden. 3-Phasen-Schienen für 125 A erlauben die gemeinsame Einspeisung mehrerer Motorschutzschalter. Zubehör für Schaltschrankeinbau ergänzt das Sortiment. Atex-Zertifizierung erlaubt den Schutz von Motoren im Ex-Bereich, UL-Zulassung als Combination Motor Controller erweitert den Einsatzbereich in Nordamerika. Überlastauslöser Stromeinstellung 52 - 65 A Einstellbereich des unverzögerten Kurzschlussauslösers 975 - 975 A Mit thermischem Überlastschutz ja Phasenausfallempfindlich ja Auslösetechnik thermomagnetisch Bemessungsbetriebsspannung 250 - 690 V Bemessungsdauerstrom Iu 65 A Bemessungsbetriebsleistung bei AC-3, 230 V 30 kW Bemessungsbetriebsleistung bei AC-3, 400 V 30 kW Verlustleistung 24,06 W Anschlussart Hauptstromkreis Schraubanschluss Ausführung des Betätigungselements sonstige Gerätebauart Komplettgerät im Gehäuse Mit integriertem Hilfsschalter nein Mit integriertem Unterspannungsauslöser nein Polzahl 3 Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC 50 kA Schutzart (IP) IP20 Höhe 142,65 mm Breite 55 mm Tiefe 122,1 mm
