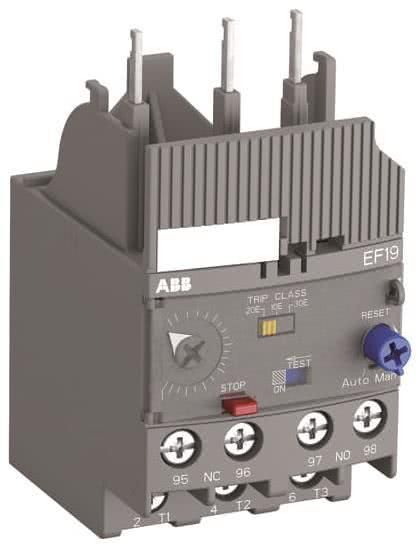

ABB MS EF19-18.9 El. Überlastrelais
von ABB
Herstellernummer: 1SAX121001R1105

Elektronisches Überlastrelais, Baureihe EF19 und Baureihe EF45 Auslöseklasse 10E, 20E, 30E EF19 sind selbst versorgte elektronische Überlastrelais die keine zusätzliche externe Stromversorgung benötigen. Im Überlastfall oder bei einem Phasenausfall schützen sie Motoren zuverlässig. Sie sind wie thermische Überlastrelais einfach einzusetzen und kompatibel mit Standardmotoranwendungen. Sie überzeugen dank ihres weiten Einstellbereiches, ihrer hohen Genauigkeit, dem hohen Betriebstemperaturbereich und der Möglichkeit, aus 3 Auslöseklassen (10E, 20E, 30E) auszuwählen. Die Überlastrelais werden direkt an die Schütze angeschlossen. Einzelaufstellung-Sets stehen als Zubehör zu Verfügung. Manuelle oder automatische Rückstellung auswählbar, Phasenausfallempfindlichkeit gemäß IEC/EN 60947-4-1, Temperaturkompensation, TEST-und STOP-Funktion, Ausgelöst-Anzeige auf der Vorderseite, Auslöse- und Signalkontakt integriert (1 Schließer/1 Öffner). Montageart Direktanbau Anschlussart Hauptstromkreis Schraubanschluss Einstellbarer Strombereich 5.7 - 18.9 A Externe Stromversorgung erforderlich nein Bemessungssteuerspeisespannung AC 50 Hz 0 - 0 V Bemessungssteuerspeisespannung AC 60 Hz 0 - 0 V Bemessungssteuerspeisespannung DC 0 - 0 V Anzahl der Hilfskontakte als Öffner 1 Anzahl der Hilfskontakte als Schließer 1 Anzahl der Hilfskontakte als Wechsler 0 Spannungsart der Betriebsspannung AC Betriebsspannung AC 50 Hz 690 - 690 V Betriebsspannung AC 60 Hz 690 - 690 V Betriebsspannung DC 690 - 690 V Bemessungsschaltstrom 18,9 A Auslöseklasse einstellbar Reset-Funktion automatisch ja Reset-Funktion Eingang nein Reset-Funktion Taster ja Breite 44,4 mm Höhe 85 mm Tiefe 59,3 mm
