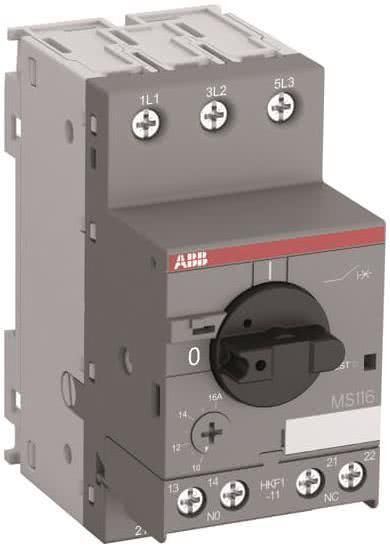

ABB MS116-12.0+HKF1- MS116-12.0+HKF1-11
von ABB
Herstellernummer: 1SAM250005R1012

Motorschutzschalter MS116, 0,10 bis 32 A mit thermischem und elektromagnetischem Schutz MS116 steht für die kompakte und wirtschaftliche Baureihe für den Motorschutz bis 15 kW (400 V) mit einer Modulbreite von 45 mm. Das temperaturkompensierte Gerät hat eine Drehgriffbedienung mit Freiauslösung mit einer klaren Schaltstellungsanzeige I/0. Der Drehgriff ist mit Hilfe einer Abschließvorrichtung in 0-Position verriegelbar. Hilfs- und Signalkontakte sowie Unterspannungs- und Arbeitsstromauslöser können ohne Werkzeug angebaut werden. MS116 ist auch mit frontseitig montierten Hilfskontakten HKF1-11lieferbar. 3-Phasen-Schienen und Einspeiseblöcke erlauben die gemeinsame Einspeisung mehrere Motorschutzschalter. Schutzgehäuse sowie Zubehör für Schaltschrank- und Türeinbau ergänzen das Sortiment. mit frontseitig montierten Hilfskontakten Bemessungsleistung: 5,5 kW Bemessungsbetriebsstrom Ie: 8,00-12,0 A Kurzschluss Ausschaltvermögen: 25 kA Bemessungskurzschluss-Schnellauslösestrom: 180 A Überlastauslöser Stromeinstellung 8 - 12 A Einstellbereich des unverzögerten Kurzschlussauslösers 180 - 180 A Mit thermischem Überlastschutz ja Phasenausfallempfindlich ja Auslösetechnik thermomagnetisch Bemessungsbetriebsspannung 690 - 690 V Bemessungsdauerstrom Iu 12 A Bemessungsbetriebsleistung bei AC-3, 230 V 5,5 kW Bemessungsbetriebsleistung bei AC-3, 400 V 5,5 kW Verlustleistung 6,9 W Anschlussart Hauptstromkreis Schraubanschluss Ausführung des Betätigungselements Drehknopf Gerätebauart Komplettgerät im Gehäuse Mit integriertem Hilfsschalter ja Mit integriertem Unterspannungsauslöser nein Polzahl 3 Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC 50 kA Schutzart (IP) IP20 Höhe 90 mm Breite 45 mm Tiefe 85,6 mm
