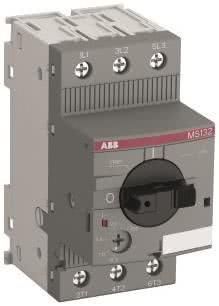

ABB MS132-2.5 MS132-2.5
von ABB
Herstellernummer: 1SAM350000R1007

Motorschutzschalter MS132, 0,10 bis 32 A mit thermischem und elektromagnetischem Schutz MS132 steht für die kompakte und leistungsstarke Baureihe mit hohem Kurzschlussausschaltvermögen für den Motorschutz bis 15 kW (400 V) mit einer Modulbreite von 45 mm. Das temperaturkompensierte Gerät hat eine Drehgriffbedienung mit Freiauslösung mit einer klaren Schaltstellungsanzeige I/TRIP/0. Darüber hinaus verfügt MS132 über eine Kurzschlussanzeige. Der Drehgriff ist mit Hilfe eines Vorhängeschlosses in 0-Position direkt verriegelbar. Hilfs-, Signal- und Kurschlussmeldekontakte sowie Unterspannungs- und Arbeitsstromauslöser können ohne Werkzeug angebaut werden. MS132 ist auch mit frontseitig montierten Hilfskontakten HKF1-11 lieferbar. 3-Phasen-Schienen und Einspeiseblöcke erlauben die gemeinsame Einspeisung mehrere Motorschutzschalter. Schutzgehäuse sowie Zubehör für Schaltschrank- und Türeinbau ergänzen das Sortiment. Überlastauslöser Stromeinstellung 1.6 - 2.5 A Einstellbereich des unverzögerten Kurzschlussauslösers 31.3 - 31.3 A Mit thermischem Überlastschutz ja Phasenausfallempfindlich ja Auslösetechnik thermomagnetisch Bemessungsbetriebsspannung 250 - 690 V Bemessungsdauerstrom Iu 2,5 A Bemessungsbetriebsleistung bei AC-3, 230 V 0,75 kW Bemessungsbetriebsleistung bei AC-3, 400 V 0,75 kW Verlustleistung 5,4 W Anschlussart Hauptstromkreis Schraubanschluss Ausführung des Betätigungselements Drehknopf Gerätebauart Komplettgerät im Gehäuse Mit integriertem Hilfsschalter nein Mit integriertem Unterspannungsauslöser nein Polzahl 3 Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC 100 kA Schutzart (IP) IP20 Höhe 90 mm Breite 45 mm Tiefe 86,75 mm
