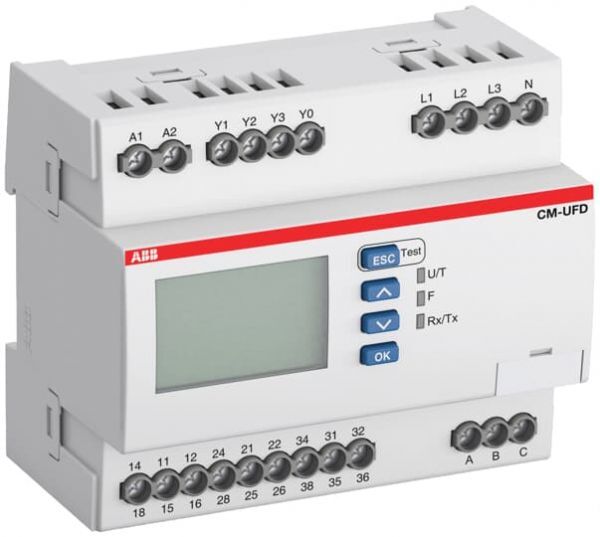

ABB Netzeinspeiseüberw.- CM-UFD.M31M
von ABB
Herstellernummer: 1SVR560731R3701

Netzeinspeiseüberwachungsrelais CM-UFD.M31 Das Netzeinspeiseüberwachungsrelais CM-UFD.M31 überwacht Spannung und Frequenz in Ein- und Dreiphasennetzen. Es entspricht in Verbindung mit Wechselrichtern mit integrierter Inselnetzerkennung den Bedingungen für den NA-Schutz nach VDE-AR-N 4105:2018-11 (Erzeugungsanlagen am Niederspannungsnetz), bzw. VDE-AR-N 4110:2018-11 (Erzeugungsanlagen am Mittelspannungsnetz). Für den Einsatz in Altanlagen sind auch die Einstellwerte nach der VDE-AR-N 4105:2011, bzw. BDEW (Einspeisung auf Mittelspannungsnetz) wählbar. In einem Alarmspeicher werden die letzten 99 Abschaltursachen und deren jeweiliger Zeitpunkt abgelegt. Es erfolgt außerdem eine Überwachung der angeschlossenen Kuppelschalter, Vektorsprungerkennung und eine ROCOF Frequenzgradientenüberwachung. Anschlussart:Schraubklemmen Umgebungstemperatur:Betrieb -20...+60 °C Lagerung -25...+50 °C Ausführung des elektrischen Anschlusses Schraubanschluss Mit abnehmbaren Klemmen nein Externe Stromversorgung erforderlich ja Spannungsart der Versorgungsspannung AC/DC Versorgungsspannung AC 50 Hz 24 - 240 V Versorgungsspannung AC 60 Hz 24 - 240 V Versorgungsspannung DC 24 - 240 V Spannungsmessbereich 1 0 - 540 V Spannungsmessbereich 2 0 - 540 V Spannungsart des Messbereichs AC Ansprechwert Spannung 0 - 540 V 1-Phasen-Unterspannung möglich ja 3-Phasen-Unterspannung möglich ja 1-Phasen-Überspannung möglich ja 3-Phasen-Überspannung möglich ja 1-Phasen-Fenster möglich ja 3-Phasen-Fenster möglich ja Enthält Funktion Gleichspannung-Unterspannung nein Enthält Funktion Gleichspannung-Überspannung nein Enthält Funktion Gleichspannung-Fenster nein Min. einstellbare Ansprechverzögerungszeit 1 s Min. einstellbare Rückfallverzögerungszeit 1 s Betriebsspannung AC 50 Hz 230 - 230 V Betriebsspannung AC 60 Hz 230 - 230 V Bemessungsschaltstrom 4 A Breite 108 mm Höhe 90 mm Tiefe 67 mm
