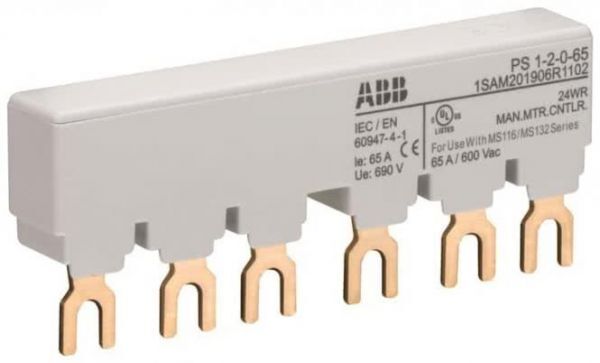

ABB PS1-2-0-65 3-Phasen- PS1-2-0-65
von ABB
Herstellernummer: 1SAM201906R1102

3-Phasen-Schienen und zugehörige Einspeisblöcke 3-Phasen-Schienen und zugehörige Einspeiseblöcke erlauben die schnelle und sichere Paralleleinspeisung mehrere Motorschutzschalter. Die Phasenschienen gibt es für 65 A und für 100 A, die Einspeiseblöcke für 25 mm 2 und für 35 mm 2 Querschnitte. Es können zwischen 2 und 5 Motorschutzschaltern mit 0 bis 2 seitlichen Anbauteilen (=18 mm) gemeinsam eingespeist werden. Die Paralleleinspeisung von mehr als 5 Motorschutzschaltern kann durch die Kombination mehrerer Phasenschienen erreicht werden. Für besondere Anwendungen im nordamerikanischen Markt gibt es Einspeiseblöcke mit erweiterten Luft- und Kriechstrecken, damit kann der Einsatz der Motorschutzschalter als ·Self protected combination motor controller“ nach UL 508 ·Type E“ erfolgen. Leerplätze können mit Berührschutzabdeckungen gesichert werden. Für das Verriegeln der Motorschutzschalter in 0-Position stehen Vorhängeschloss und Verriegelungsadapter (erforderlich bei MS116) zur Verfügung. Eine Festschraubvorrichtung erlaubt die Befestigung der Motorschutzschalter ohne DIN-Schiene. 3-Phasenschienen Bemessungsbetriebsstrom Ie: 65 A Anzahl Motorschutzschalter: 2 Anzahl der Phasen 3 Polzahl 3 Geeignet für Anzahl Geräte 2 Teilungsmaß 14 mm Querschnitt 8 qmm Länge 86,5 mm Zuschneidbar nein Breite in Teilungseinheiten 4,94 Bemessungsdauerstrom Iu 65 A Ausführung des elektrischen Anschlusses Gabel Isoliert ja Bemessungsstoßspannung 6 kV Bedingter Bemessungskurzschlussstrom Iq 100 kA Max. Bemessungsbetriebsspannung Ue 690 V Geeignet für Geräte mit N-Leiter nein Geeignet für Geräte mit Hilfsschalter nein Farbe grau
