ABB S1-M3-35 3-Phasen- S1-M3-35
von ABB
Herstellernummer: 1SAM201913R1103

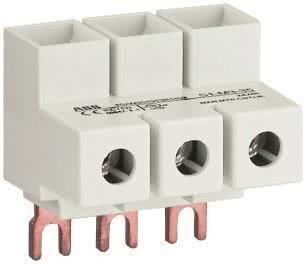

3-Phasen-Schienen und zugehörige Einspeisblöcke 3-Phasen-Schienen und zugehörige Einspeiseblöcke erlauben die schnelle und sichere Paralleleinspeisung mehrere Motorschutzschalter. Die Phasenschienen gibt es für 65 A und für 100 A, die Einspeiseblöcke für 25 mm 2 und für 35 mm 2 Querschnitte. Es können zwischen 2 und 5 Motorschutzschaltern mit 0 bis 2 seitlichen Anbauteilen (=18 mm) gemeinsam eingespeist werden. Die Paralleleinspeisung von mehr als 5 Motorschutzschaltern kann durch die Kombination mehrerer Phasenschienen erreicht werden. Für besondere Anwendungen im nordamerikanischen Markt gibt es Einspeiseblöcke mit erweiterten Luft- und Kriechstrecken, damit kann der Einsatz der Motorschutzschalter als ·Self protected combination motor controller“ nach UL 508 ·Type E“ erfolgen. Leerplätze können mit Berührschutzabdeckungen gesichert werden. Für das Verriegeln der Motorschutzschalter in 0-Position stehen Vorhängeschloss und Verriegelungsadapter (erforderlich bei MS116) zur Verfügung. Eine Festschraubvorrichtung erlaubt die Befestigung der Motorschutzschalter ohne DIN-Schiene. Dreiphasige Einspeiseblöcke Bemessungsbetriebsstrom Ie: 100 A Querschnitt: 35 mm 2 Polzahl 3 Nennstrom 100 A Anschlussart schrauben Montageart Schraube Anzahl der Eingänge 3 Anzahl der Ausgänge 3 Geeignet für massive Leiter ja Geeignet für mehrdrähtige Leiter ja Geeignet für feindrähtige Leiter ja Geeignet für feindrähtige Leiter ohne Aderendhülse ja Geeignet für feinstdrähtige Leiter ja Geeignet für feinstdrähtige Leiter ohne Aderendhülse ja Leiterquerschnitt Zugang 10 - 35 qmm Leiterquerschnitt Abgang 10 - 35 qmm Leiterquerschnitt Zugang AWG 8 - 2 Berührungssicher ja Höhe 45,7 mm Breite 45,5 mm Tiefe 35,3 mm
