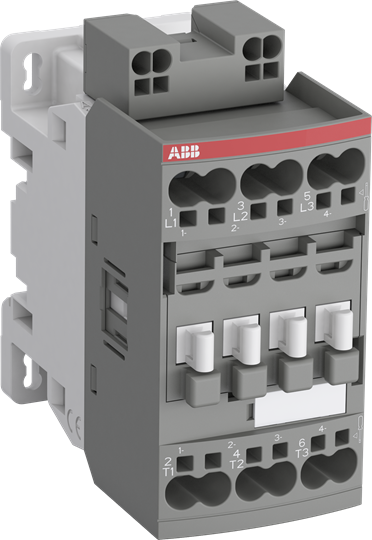

ABB Schütz 100-250V AF26-30-00K-13
von ABB
Herstellernummer: 1SBL237005R1300

AF Schütze, 3-polig, Anschlussart Push-In AF09..K ... AF38..K Schütze werden hauptsächlich zum Steuern von Drehstrommotoren sowie von Leistungskreisen bis 690 V AC und 220 V DC verwendet. Diese Schütze sind als Blockschütze mit 3 Hauptkontakten aufgebaut und bieten: Steuerstromkreis: AC- oder DC-betätigt mit Spulenelektronik, für einen großen Steuerspannungsbereich (z. B. 100...250 V AC und DC), mit nur 4 Steuerspannungsbereiche werden 24...500 V 50/60 Hz und 20...500 V DC abgedeckt - Tolerant gegenüber starken Steuerspannungsschwankungen - Reduzierter Energieverbrauch - Sehr klare Öffnungs- und Schließvorgänge Integrierter Überspannungsschutz Zusätzliche Hilfskontaktblöcke für frontseitige oder seitliche Montage und eine breite Palette an weiterem Zubehör. Schütze mit Spulencode -11 (20-60 V DC) eignen sich nicht zum Anschluß an SPS. Bemessungssteuerspeisespannung AC 50 Hz 100 - 250 V Bemessungssteuerspeisespannung AC 60 Hz 100 - 250 V Bemessungssteuerspeisespannung DC 100 - 250 V Spannungsart zur Betätigung AC/DC Anzahl der Öffner als Hauptkontakte 0 Anzahl der Schließer als Hauptkontakte 3 Anschlussart Hauptstromkreis Federzuganschluss Betriebsspannung AC 50 Hz 690 - 690 V Betriebsspannung AC 60 Hz 690 - 690 V Bemessungsbetriebsstrom Ie bei AC-1, 400 V 45 A Bemessungsbetriebsstrom Ie bei AC-3, 400 V 26 A Bemessungsbetriebsleistung bei AC-3, 400 V 11 kW Bemessungsbetriebsleistung NEMA 7,457 kW Anzahl der Hilfskontakte als Schließer 0 Anzahl der Hilfskontakte als Öffner 0 Geeignet für Reiheneinbau nein Breite 45 mm Höhe 92,3 mm Tiefe 86 mm
