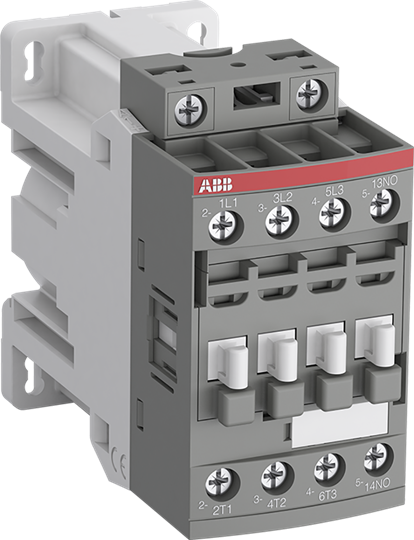

ABB Schütz 24VDC 3-polig AF09Z-30-10-30
von ABB
Herstellernummer: 1SBL136001R3010

3-polige Schütze AF09Z-AF38Z, 4 bis 18,5 kW, niedriger Energieverbrauch AF09Z ... AF38Z Schütze werden hauptsächlich zum Schalten von Drehstrommotoren sowie von Leistungskreisen bis 690 V AC und 220 V DC verwendet. Diese Schütze sind als Blockschütze mit 3 Hauptkontakten aufgebaut und bieten: - Steuerstromkreis: DC betätigt mit Spulenelektronik, mit geringer Halteleistung von 1,7 W - Erlaubt direkte Ansteuerung durch SPS-Ausgang 24 V DC 250 mA - Reduzierter Energieverbrauch - Sehr klare Öffnungs- und Schließvorgänge - Integrierter Überspannungsschutz - Zusätzliche Hilfskontaktblöcke für frontseitige oder seitliche Montage und eine breite Palette an weiterem Zubehör Bei AF..Z mit4 V DC Steuerspannung muss die neben den Spulenanschlussklemmen angegebene Anschlusspolarität beachtet werden. A1+ für den positiven Pol und A2- für den negativen Pol. Bemessungssteuerspeisespannung DC 24 - 24 V Spannungsart zur Betätigung DC Anzahl der Öffner als Hauptkontakte 0 Anzahl der Schließer als Hauptkontakte 3 Anschlussart Hauptstromkreis Schraubanschluss Betriebsspannung AC 50 Hz 690 - 690 V Betriebsspannung AC 60 Hz 690 - 690 V Bemessungsbetriebsstrom Ie bei AC-1, 400 V 25 A Bemessungsbetriebsstrom Ie bei AC-3, 400 V 9 A Bemessungsbetriebsleistung bei AC-3, 400 V 4 kW Bemessungsbetriebsleistung NEMA 1,4914 kW Anzahl der Hilfskontakte als Schließer 1 Anzahl der Hilfskontakte als Öffner 0 Geeignet für Reiheneinbau nein Breite 45 mm Höhe 86 mm Tiefe 97 mm
