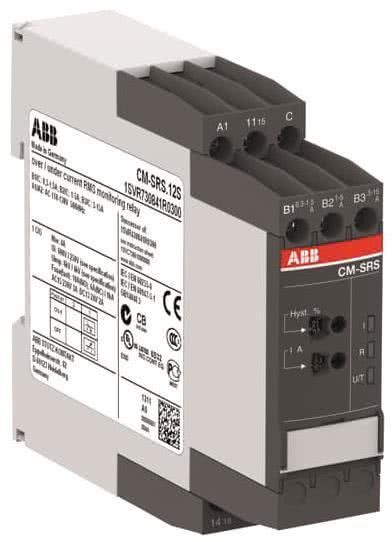

ABB Stromüberwachungsrelais CM-SRS.12S
von ABB
Herstellernummer: 1SVR730841R1300

Strom- und Spannungsüberwachungsrelais, einphasig Die Stromüberwachungsrelais der CM Reihe schützen einphasige Netze (DC oder AC) vor Über- und Unterströmen zwischen 3 mA und 15 A. Die Geräte mit dem maximalen Messbereich von 1 A sind in zwei verschiedenen Anschluss-Versionen verfügbar. Sie haben die Wahl zwischen der bewährten Schraubanschlusstechnologie (Doppelkammer-Kasten-Anschlussklemmen) und der werkzeuglosen Easy Connect Anschlusstechnik (Push-in-Klemmen). Geräte mit einem Messbreich von maximal 15 A sind mit Schraubanschlusstechnologie verfügbar. Ausführung des elektrischen Anschlusses sonstige Mit abnehmbaren Klemmen nein Externe Stromversorgung erforderlich ja Spannungsart der Versorgungsspannung AC Versorgungsspannung AC 50 Hz 220 - 240 V Versorgungsspannung AC 60 Hz 220 - 240 V Stromart AC Strommessbereich 0.3 - 15 A 1-Phasen-Unterstrom möglich ja 3-Phasen-Unterstrom möglich nein 1-Phasen-Überstrom möglich ja 3-Phasen-Überstrom möglich nein 1-Phasen-Fenster möglich ja 3-Phasen-Fenster möglich nein Enthält Funktion Gleichspannung-Unterstrom ja Enthält Funktion Gleichspannung-Überstrom ja Funktion Gleichstrom-Fenster ja Min. einstellbare Ansprechverzögerungszeit 0 s Max. zulässige Ansprechverzögerungszeit 30 s Min. einstellbare Rückfallverzögerungszeit 0 s Max. zulässige Rückfallverzögerungszeit 30 s Externer Stromwandler nein Anzahl der Kontakte als Öffner 1 Anzahl der Kontakte als Schließer 1 Anzahl der Kontakte als Wechsler 1 Spannungsart der Betriebsspannung AC Betriebsspannung AC 50 Hz 230 - 230 V Betriebsspannung AC 60 Hz 230 - 230 V Bemessungsschaltstrom 4 A Breite 22,5 mm Höhe 85,6 mm Tiefe 103,7 mm
