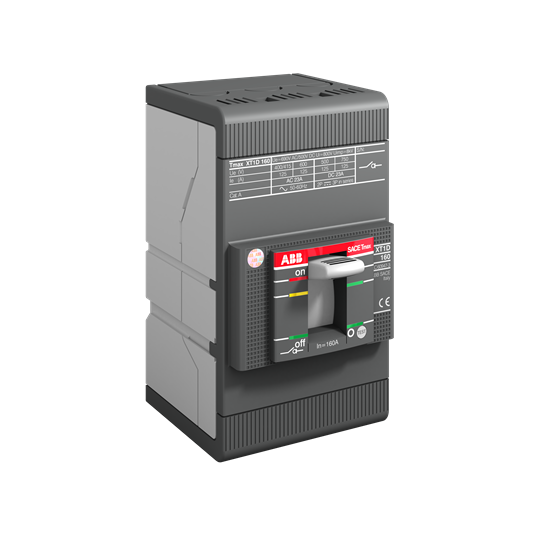

ABB Tmax XT1D 160 3p F F XT1D 160 3P F F
von ABB
Herstellernummer: 1SDA068208R1

Lasttrennschalter Tmax XT - Tmax Der Lasttrennschalter (oder kurz Trennschalter genannt) ist eine Einrichtung, die sich von den entsprechenden Leistungsschaltern ableitet (von denen er die Abmessungen, die Ausführungen, die Befestigungssysteme und die Möglichkeiten zur Montage der Zubehöreinrichtungen unverändert beibehält). Die Hauptfunktion dieser Geräte besteht darin, den Stromkreis, in den sie eingefügt sind, zu trennen. In der AUS-Stellung führt der Lasttrennschalter eine Trennfunktion aus und gewährleistet eine Trennstrecke (zwischen den Kontakten), die ausreichend groß ist, um die Sicherheit zu gewährleisten und das Zünden eines Lichtbogens zu vermeiden. Ausführung als Hauptschalter ja Ausführung als Wartungs-/Reparaturschalter nein Ausführung als Sicherheitsschalter nein Ausführung als NOT-AUS-Einrichtung nein Ausführung als Wendeschalter nein Max. Bemessungsbetriebsspannung Ue bei AC 690 V Bemessungsbetriebsspannung 0 - 690 V Bemessungsdauerstrom Iu 160 A Bemessungsdauerstrom bei AC-21, 400 V 160 A Bemessungskurzzeitstromfestigkeit Icw 2 kA Polzahl 3 Anzahl der Hilfskontakte als Öffner 0 Anzahl der Hilfskontakte als Schließer 0 Anzahl der Hilfskontakte als Wechsler 0 Motorantrieb optional ja Motorantrieb integriert nein Spannungsauslöser optional nein Gerätebauart Einbaugerät Festeinbautechnik Geeignet für Bodenbefestigung nein Geeignet für Frontbefestigung 4-Loch nein Geeignet für Frontbefestigung Zentral nein Geeignet für Verteilereinbau ja Geeignet für Zwischenbau nein Farbe des Betätigungselements weiß Verriegelbar ja Anschlussart Hauptstromkreis Bolzenanschluss Schutzart (IP), frontseitig IP20 Breite 76,2 mm Höhe 130 mm Tiefe 70 mm
