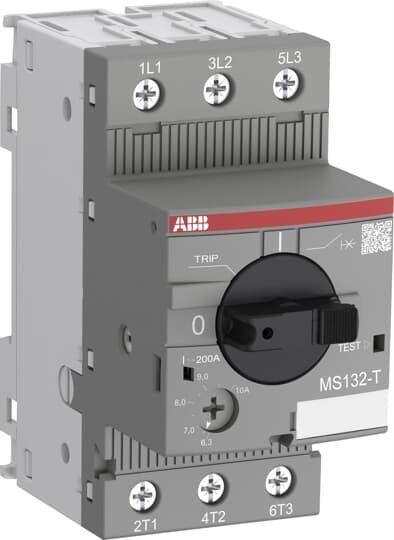

ABB Transformatorschutz MS132-1.6T
von ABB
Herstellernummer: 1SAM340000R1006

Transformatorschutzschalter MS132-T 0,10 bis 25 A - mit thermischem und elektromagnetischem Schutz MS132-T steht für die kompakte und leistungsstarke Baureihe mit hohem Kurzschlussausschaltvermögen für den Transformatorschutz bis 25 A mit einer Modulbreite von 45 mm. Wie bei einem Motorschutzschalter wird bei diesem Gerät der primärseitige Transformatornennstrom durch Einstellen an der Stromskala thermisch überwacht. Die Kurzschlussauslösung ist gegenüber einem Motorschutzschalter erhöht und erfolgt erst bei Auftreten des 20-fachen Gerätenennstroms, der Inrush eines Transformators führt deshalb nicht zur Auslösung des MS132-T. Das temperaturkompensierte Gerät hat eine Drehgriffbedienung mit Freiauslösung mit einer klaren Schaltstellungsanzeige I/TRIP/0. Darüber hinaus verfügt MS132-T über eine Kurzschlussanzeige. Der Drehgriff ist mit Hilfe eines Vorhängeschlosses in 0-Position direkt verriegelbar. Hilfs-, Signal- und Kurschlussmeldekontakte sowie Unterspannungs- und Arbeitsstromauslöser können ohne Werkzeug angebaut werden, sie sind identisch mit denen des MS132. Einstellbereiche: 1,00-1,60 A Bemessungskurzschluss-Schnellauslösestrom: 32 A Bemessungsdauerstrom Iu 1,6 A Bemessungsspannung 690 - 690 V Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz 100 kA Überlastauslöser Stromeinstellung 1 - 1.6 A Einstellbereich des unverzögerten Kurzschlussauslösers 32 - 32 A Verlustleistung 4,8 W Gerätebauart Komplettgerät im Gehäuse Integrierter Erdschlussschutz nein Anschlussart Hauptstromkreis Schraubanschluss Geeignet für Hutschienenmontage ja Hutschienenmontage optional ja Anzahl der Hilfskontakte als Öffner 0 Anzahl der Hilfskontakte als Schließer 0 Anzahl der Hilfskontakte als Wechsler 0 Mit Ausgelöstmelder ja Mit integriertem Unterspannungsauslöser nein Polzahl 3 Position des Anschlusses für Hauptstromkreis vorne Ausführung des Betätigungselements Drehknopf Komplettgerät mit Schu
