Rechtecksteckverbinder der Industriesteckverbinder

Rechtecksteckverbinder werden meist im Maschinenbau, in der Verkehrstechnik oder auch in der Energieerzeugung eingesetzt. Finden Sie jetzt den passenden Rechtecksteckverbinder auf Best4Automation.

Hier weiterlesen
1 von 8
Für die Filterung wurden keine Ergebnisse gefunden!
B6 Sockelgehäuse IP68 70MH-GSDNS-B01D200 B6 Sockelgehäuse IP68 Schraubver., Abgang seit. M32
SC-2423-70MH-GSDNS-B01D200
70MH-GSDNS-B01D200
Schraubver., Abgang seit. M32
212,50 € *

bestellbar // Liefertermin noch unbekannt

B24 Tüllengehäuse hohe Bauform IP65 70MH-GTGHL-A02D000 B24 Tüllengehäuse hohe Bauform IP65 Längsver. Bolzen, Abgang seit. M32
SC-2423-70MH-GTGHL-A02D000
70MH-GTGHL-A02D000
Längsver. Bolzen, Abgang seit. M32
19,20 € *

lieferbar in: 2-3 Arbeitstagen***

Stiftmodul, 12-polig, Crimp 70MH-MAB1C-0120801 Stiftmodul, 12-polig, Crimp 250 V (Pin-PE) / 400 V (Pin-Pin), 10 A
SC-2423-70MH-MAB1C-0120801
70MH-MAB1C-0120801
250 V (Pin-PE) / 400 V (Pin-Pin), 10 A
10,75 € *

lieferbar in: 2-3 Arbeitstagen***

Kodierbolzen Kodierbolzen 10 Stück
SC-2423-70MH-ZC001-1000000
70MH-ZC001-1000000
10 Stück
15,50 € *

lieferbar in: 2-3 Arbeitstagen***

RJ45 Modul - Buchse RJ45 Modul - Buchse SC-2423-70MH-MAM10-0000000
70MH-MAM10-0000000
34,55 € *

lieferbar in: 2-3 Arbeitstagen***

B24 Anbaugehäuse IP68 70MH-GAGNS-B000200 B24 Anbaugehäuse IP68 Schraubver.
SC-2423-70MH-GAGNS-B000200
70MH-GAGNS-B000200
Schraubver.
39,00 € *

bestellbar // Liefertermin noch unbekannt

Stiftmodul, 6-polig, Crimp 70MH-MAB1C-0060502 Stiftmodul, 6-polig, Crimp 500 V, 16 A
SC-2423-70MH-MAB1C-0060502
70MH-MAB1C-0060502
500 V, 16 A
14,75 € *

lieferbar in: 2-3 Arbeitstagen***

1 von 8

Rechtecksteckverbinder / Industriesteckverbinder

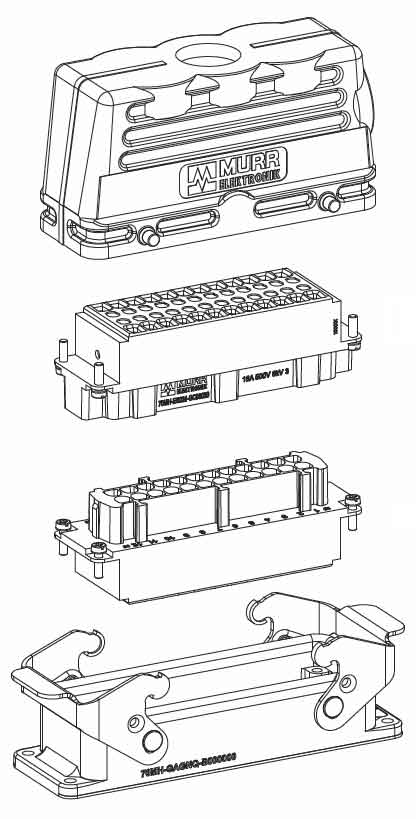

Festpoliger schwerer Steckverbinder VorschauRechtecktsteckverbinder (Industriesteckverbinder) werden durch einen festgelegten Aufbau des Mittelteils (Stifteinsatz und Buchenseinsatz) definiert. Je nach Baureihe weisen festpolige Steckverbinder oder Industriesteckverbinder eine festgelegte Anzahl an Kontakteinsätzten (Pole) auf. Diese enthalten bei Murrelektronik zwischen 3 und 64 Pole und sind für einen Betriebsstrom von bis zu 80 A vorgesehen. Alle Einsätze einer Baureihe besitzen immer dieselben elektrotechnischen Eigenschaften (Betriebsspannung usw.) unterscheiden sich allerdings in der Baugröße, Polzahl oder Anschlusstechnik.
Die verfügbaren Anschlusstechniken bei den Industriesteckverbindern sind dabei eine Schraubklemme, ein s.g. Crimp und ein Push-In Anschluss. Alle Kontakteinsätze sind nach der Konformitätsnorm UL zugelassen, sind für Umgebungstemperaturen zwischen -40 C° und +125C° und erfüllen die Brennbarkeit nach Norm UL 94 (Wert V-0).

Modulare Industriesteckverbinder

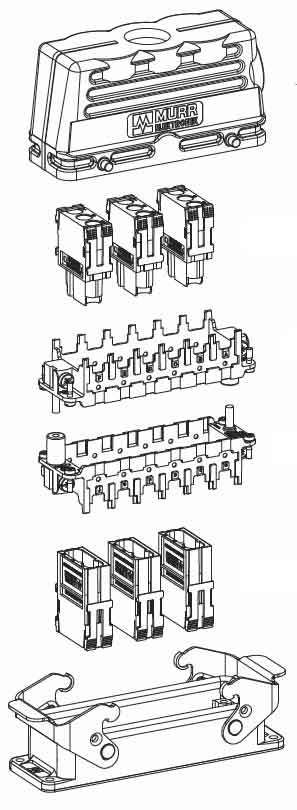

Modularer schwerer Steckverbinder VorschauModulare Industriesteckverbinder oder auch bekannt als Rechtecksteckverbinder sind durch ihren wechselbaren (modularen) Aufbau des Mittelteils definiert. So lassen sich je nach Anforderung die Stiftmodule, der Stiftrahmen, der Buchsenrahmen und das Buchsenmodul auswechseln. Damit können, je nach Aufgabe, die gleichzeitig Energieversorgung, Pneumatik, Daten und Signale durch den gleichen Steckverbinder geleitet werden.
Mithilfe verschiedener Rahmen können bis zu 6 verschiedene Module in einem Steckverbinder zusammengefasst werden. In den Stiftrahmen von Murrelektronik lassen sich auch Fremdmodule von Harting oder Phoenix Contact einpassen, um eine maximale Kompatibilität zu gewährleisten. Je nach Baureihe lassen sich bis zu 20 Kontakte pro Modul unterbringen. Modulare Rechteck-Steckverbinder sind für eine Betriebsspannung von 50 bis 1.000 Volt geeignet sowie einen Betriebsstrom von 4 bis 200 Ampere.
Auch hier werden drei verschiedene Anschlusstechniken angeboten (Push-In, Crimp und Axialschraubanschluss).
