Ventilstecker

Ventilstecker bekommen Sie bei uns mit verschiedenen Bauformen für die richtige Dimensionierung. Alles schnell und sicher - Ventilstecker kaufen mit 100 % Käuferschutz und auf Wunsch mit persönlicher Beratung.

Hier weiterlesen
1 von 317
Für die Filterung wurden keine Ergebnisse gefunden!
SVS Ventilst. BF A 18 mm selbstanschl. Schraubkl. 7000-29001-0000000 SVS Ventilst. BF A 18 mm selbstanschl. Schraubkl. 24V LED+Z-Diode M16x1,5
SC-2423-7000-29001-0000000
7000-29001-0000000
24V LED+Z-Diode M16x1,5
ab 6,62 € *

schnell lieferbar in: 2-5 Arbeitstagen***

MSUD Ventilst. BF A 18 mm mit freiem Leitungsende 7000-18021-6260500 MSUD Ventilst. BF A 18 mm mit freiem Leitungsende PUR-JZ 3x0,75 schwarz 5m
SC-2423-7000-18021-6260500
7000-18021-6260500
PUR-JZ 3x0,75 schwarz 5m
ab 8,86 € *

schnell lieferbar in: 2-5 Arbeitstagen***

SVS Ventilst. BF A 18 mm selbstanschl. Schraubkl. 7000-29021-0000000 SVS Ventilst. BF A 18 mm selbstanschl. Schraubkl. 24V LED+Z-Diode PG9
SC-2423-7000-29021-0000000
7000-29021-0000000
24V LED+Z-Diode PG9
ab 6,62 € *

schnell lieferbar in: 2-5 Arbeitstagen***

MSUD Ventilst. BF A 18 mm mit freiem Leitungsende 7000-18021-2260500 MSUD Ventilst. BF A 18 mm mit freiem Leitungsende PUR-JZ 3x0,75 grau 5m
SC-2423-7000-18021-2260500
7000-18021-2260500
PUR-JZ 3x0,75 grau 5m
ab 9,25 € *

schnell lieferbar in: 2-5 Arbeitstagen***

SVS Eco Ventilst. BF A 18mm 230V 7000-29405-0000000 SVS Eco Ventilst. BF A 18mm 230V 3+PE selbstanschl Schraubkl. M16x1,5
SC-2423-7000-29405-0000000
7000-29405-0000000
3+PE selbstanschl Schraubkl. M16x1,5
ab 1,04 € *

schnell lieferbar in: 2-5 Arbeitstagen***

SVS Eco LED Ventilst. BF A 18mm LED+VDR 24V 7000-29005-0000000 SVS Eco LED Ventilst. BF A 18mm LED+VDR 24V 2+PE selbstanschl Schraubkl. M16x1,5
SC-2423-7000-29005-0000000
7000-29005-0000000
2+PE selbstanschl Schraubkl. M16x1,5
ab 5,33 € *

schnell lieferbar in: 2-5 Arbeitstagen***

MSUD Ventilst. BF A 18 mm mit freiem Leitungsende 7000-18021-2161000 MSUD Ventilst. BF A 18 mm mit freiem Leitungsende PVC-JZ 3x0,75 grau 10m
SC-2423-7000-18021-2161000
7000-18021-2161000
PVC-JZ 3x0,75 grau 10m
ab 9,29 € *

schnell lieferbar in: 2-5 Arbeitstagen***

MSUD Ventilst. BF A 18 mm mit freiem Leitungsende 7000-18021-2260300 MSUD Ventilst. BF A 18 mm mit freiem Leitungsende PUR-JZ 3x0,75 grau 3m
SC-2423-7000-18021-2260300
7000-18021-2260300
PUR-JZ 3x0,75 grau 3m
ab 7,74 € *

schnell lieferbar in: 2-5 Arbeitstagen***

MSUD Ventilst. BF A 18 mm mit freiem Leitungsende 7000-18021-6360500 MSUD Ventilst. BF A 18 mm mit freiem Leitungsende PUR-JZ 3x0,75 schwarz UL, CSA + schleppk. 5m
SC-2423-7000-18021-6360500
7000-18021-6360500
PUR-JZ 3x0,75 schwarz UL, CSA + schleppk. 5m
ab 10,33 € *

bestellbar / wird für Sie produziert

SVS Ventilst. BF A 18 mm selbstanschl. Schraubkl. 7000-29401-0000000 SVS Ventilst. BF A 18 mm selbstanschl. Schraubkl. 0...230V M16x1,5
SC-2423-7000-29401-0000000
7000-29401-0000000
0...230V M16x1,5
ab 4,10 € *

schnell lieferbar in: 2-5 Arbeitstagen***

SVS Eco Ventilst. BF A 18mm 230V 7000-29245-0000000 SVS Eco Ventilst. BF A 18mm 230V 2+PE selbstanschl Schraubkl. M16x1,5
SC-2423-7000-29245-0000000
7000-29245-0000000
2+PE selbstanschl Schraubkl. M16x1,5
ab 1,01 € *

schnell lieferbar in: 2-5 Arbeitstagen***

MSUD Ventilst. BF A 18 mm mit freiem Leitungsende 7000-18021-6160500 MSUD Ventilst. BF A 18 mm mit freiem Leitungsende PVC-JZ 3x0,75 schwarz 5m
SC-2423-7000-18021-6160500
7000-18021-6160500
PVC-JZ 3x0,75 schwarz 5m
ab 6,62 € *

schnell lieferbar in: 2-5 Arbeitstagen***

MSUD Ventilst. BF A 18 mm mit freiem Leitungsende 7000-18021-6361000 MSUD Ventilst. BF A 18 mm mit freiem Leitungsende PUR-JZ 3x0,75 schwarz UL, CSA + schleppk. 10m
SC-2423-7000-18021-6361000
7000-18021-6361000
PUR-JZ 3x0,75 schwarz UL, CSA + schleppk. 10m
ab 15,88 € *

schnell lieferbar in: 2-5 Arbeitstagen***

SVS Ventilst. BF A 18 mm selbstanschl. Schraubkl. 7000-29281-0000000 SVS Ventilst. BF A 18 mm selbstanschl. Schraubkl. 24...230V LED M16x1,5
SC-2423-7000-29281-0000000
7000-29281-0000000
24...230V LED M16x1,5
ab 15,05 € *

schnell lieferbar in: 2-5 Arbeitstagen***

MSUD Ventilst. BF C 8 mm mit freiem Leitungsende 7000-80021-2160500 MSUD Ventilst. BF C 8 mm mit freiem Leitungsende PVC-JZ 3x0,75 grau 5m
SC-2423-7000-80021-2160500
7000-80021-2160500
PVC-JZ 3x0,75 grau 5m
ab 7,78 € *

bestellbar / wird für Sie produziert

MSUD Ventilst. BF BI 11 mm, freies Leitungsende 7000-11021-2161000 MSUD Ventilst. BF BI 11 mm, freies Leitungsende PVC-JZ 3x0,75 grau 10m
SC-2423-7000-11021-2161000
7000-11021-2161000
PVC-JZ 3x0,75 grau 10m
ab 9,65 € *

schnell lieferbar in: 2-5 Arbeitstagen***

MSUD Ventilst. BF A 18 mm mit freiem Leitungsende 7000-18021-6260300 MSUD Ventilst. BF A 18 mm mit freiem Leitungsende PUR-JZ 3x0,75 schwarz 3m
SC-2423-7000-18021-6260300
7000-18021-6260300
PUR-JZ 3x0,75 schwarz 3m
ab 7,38 € *

schnell lieferbar in: 2-5 Arbeitstagen***

SVS Ventilst. BF A 18 mm selbstanschl. Schraubkl. 7000-29441-0000000 SVS Ventilst. BF A 18 mm selbstanschl. Schraubkl. 24V LED M16x1,5
SC-2423-7000-29441-0000000
7000-29441-0000000
24V LED M16x1,5
ab 13,21 € *

schnell lieferbar in: 2-5 Arbeitstagen***

SVS Ventilst. BF A 18 mm selbstanschl. Schraubkl. 7000-29521-0000000 SVS Ventilst. BF A 18 mm selbstanschl. Schraubkl. 24…230V LED M16x1,5 Brückengleichrichter
SC-2423-7000-29521-0000000
7000-29521-0000000
24…230V LED M16x1,5 Brückengleichrichter
ab 10,48 € *

schnell lieferbar in: 2-5 Arbeitstagen***

MSUD Ventilst. BF C 8 mm mit freiem Leitungsende 7000-80021-2260500 MSUD Ventilst. BF C 8 mm mit freiem Leitungsende PUR-JZ 3x0,75 grau 5m
SC-2423-7000-80021-2260500
7000-80021-2260500
PUR-JZ 3x0,75 grau 5m
ab 9,76 € *

schnell lieferbar in: 2-5 Arbeitstagen***

1 von 317

Ventilstecker sind langlebige Steckverbinder für eine Vielzahl von industriellen Anwendungen. Sie sind unempfindlich gegenüber Spannungsstößen oder elektromagnetischen Störungen. Ventilsteckverbinder eignen sich für den Einsatz in vielfältigen industriellen Anwendungen wie Maschinenbau und Werkzeug- oder Anlagenbau.

Andere Anwendungen umfassen die Erleichterung der Strom- und Signalübertragung (Sensor/Aktor) in Magnetventilen, Temperatursensoren, Hydraulikventilen, Druckwandlern sowie mobilen Applikationen. Bei der Ansteuerung unterschiedlicher Ventile bietet sich ein einheitlicher Einsatz von Ventilsteckverbinder von einem Hersteller an.

Ventilsteckverbinder Bauformen

Für einen erfolgreichen Anschluss von Ventilen ist die richtige Dimensionierung des Ventilsteckers wichtig. Ebenso sind die Anforderungen an die Ventilsteckverbindung zu kennen, ob bspw. Spannungsspitzen oder Energiereduzierer verbaut werden müssen. Die Industrienorm DIN EN 175301-803 beschreibt drei unterschiedliche Größen für Ventilsteckverbinder, die Form A, Form B und Form C (siehe Abbildung).

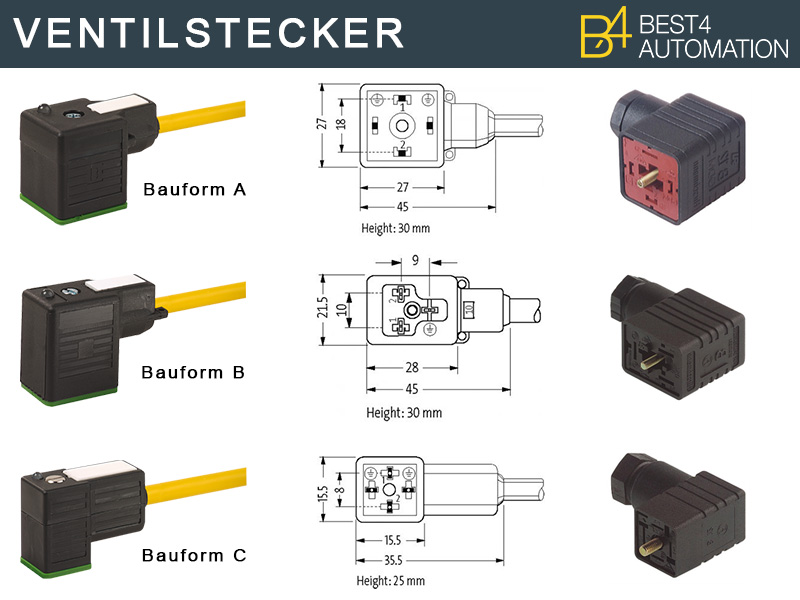

Ventilstecker der Bauform A, Bauform B und Bauform C

Die drei Baugrößen für Ventilstecker:

  1. Bauform A: Abmessungen Stecker: 27 mm x 27 mm, Kontakttrennung: 18 mm
  2. Bauform B: Abmessungen Stecker: 28 mm x 21,5 mm, Kontakttrennung: 10 mm (Mikro)
  3. Bauform BI: Abmessungen Stecker: 28 mm x 21,5 mm, Kontakttrennung: 11 mm (Industriestandard Mikro)
  4. Bauform C: Abmessungen Stecker: 15,5 mm x 15,5 mm, Kontakttrennung: 8 mm (Sub-Mikro)
  5. Form CI: Abmessungen Stecker: 15,5 mm x 15,5 mm, Kontakttrennung: 9,4 mm (Industriestandard Sub-Mikro)

Zu den Formen A, B und C sind zusätzlich noch die industriellen Ventilstecker der Formen BI und CI verfügbar (das "i" steht dabei für Industrie).

Ventilsteckerverbinder sind jeweils mit den Pinbelegungen M8 und M12 verfügbar.

Eigenschaften von Ventilsteckern

Ventilstecker funktionieren innerhalb bestimmter Spannungsgrenzen. Anders als Rundsteckverbindungen haben Ventilstecker die Schutzbeschaltung bereits integriert. Diese Beschaltung soll die induktive Spannung an der Ventilspule ableiten und schädliche Spannungsspitzen vermeiden. Relais und Steuereinheiten bleiben so effizienter geschützt, zudem lassen sich EMV-Störungen vermeiden.

Durch die Materialeigenschaften und eine PVC- oder PUR-Mantelung sind die Ventilstecker für die Schutzart IP 65 und im verschraubten Zustand für die Schutzart IP 67 geeignet. Zudem weisen sie eine gute Öl-, Benzin- und Chemikalienbeständigkeit auf, sowie eine FCKW-, halogen-, cadmium-, silikon- und bleifreie Verarbeitung. Die robuste Fertigung und der hohe Schutzgrad ermöglichen den Einsatz von Ventilsteckern in Schleppketten- und Roboteranwendungen, ebenso sind Ventilstecker Reinigungsmittel- und Schweißfunkenbeständig sowie flammwidrig.

Ventilstecker mit freiem Leitungsende

Ventilstecker mit freiem Leitungsende kommen vor allem bei Anwendungen aus dem industriellen Bereich zum Einsatz, das sie durch das freie Leitungsende einfach und effizient verlegt und an dazugehörige Schaltschrankkomponenten installiert werden können. Ebenso leicht sind auch verschiedene Schutzsystem für Kabel wie Kabelschutzschläuche, Protektoren oder Flanschwinkel an die Ventilstecker anzubringen.

Ventilstecker Verbindungsleitungen

Durch Ventilstecker werden beispielsweise hydraulische und pneumatische Anlagen sicher verkabelt. Da in Schaltschränken öfter die codierten Steckverbindungen M8 sowie M12 vorkommen, sind Verbindungsleitungen notwendig. Diesen werden zwischen dem Ventilstecker und den Steckverbindungen M8/M12 installiert um einen sicheren Anschluss der unterschiedlichen Systeme zu gewährleisten.

Ventilstecker zum Selbstanschließen

Selbstanschließbare Ventilstecker werden eingesetzt, wenn Instandhaltungsmaßnahmen oder Erneuerungen von Kabelverbindungen stattfinden. Die Ventilstecker von Murrelektronik zum selbständigen Anschrauben sind jetzt - in den üblichen A, B und C Bauformen sowie im BI und CI Industriestandard und mit/ohne LED Kontrollleuchte - bei Best4Automation verfügbar.

Ventilstecker auf Best4Automation

Auf Best4Automation erhalten Sie eine breite Auswahl an Ventilsteckverbindungen für alle industriellen Einsatzmöglichkeiten und Anschlussdimensionen.
Wählen Sie aus den Kategorien:



Ventilstecker sind langlebige Steckverbinder für eine Vielzahl von industriellen Anwendungen. Sie sind unempfindlich gegenüber Spannungsstößen oder elektromagnetischen Störungen. Ventilsteckverbinder eignen sich für den Einsatz in vielfältigen industriellen Anwendungen wie Maschinenbau und Werkzeug- oder Anlagenbau.

Andere Anwendungen umfassen die Erleichterung der Strom- und Signalübertragung (Sensor/Aktor) in Magnetventilen, Temperatursensoren, Hydraulikventilen, Druckwandlern sowie mobilen Applikationen. Bei der Ansteuerung unterschiedlicher Ventile bietet sich ein einheitlicher Einsatz von Ventilsteckverbinder von einem Hersteller an.

Ventilsteckverbinder Bauformen

Für einen erfolgreichen Anschluss von Ventilen ist die richtige Dimensionierung des Ventilsteckers wichtig. Ebenso sind die Anforderungen an die Ventilsteckverbindung zu kennen, ob bspw. Spannungsspitzen oder Energiereduzierer verbaut werden müssen. Die Industrienorm DIN EN 175301-803 beschreibt drei unterschiedliche Größen für Ventilsteckverbinder, die Form A, Form B und Form C (siehe Abbildung).

Ventilstecker der Bauform A, Bauform B und Bauform C

Die drei Baugrößen für Ventilstecker:

  1. Bauform A: Abmessungen Stecker: 27 mm x 27 mm, Kontakttrennung: 18 mm
  2. Bauform B: Abmessungen Stecker: 28 mm x 21,5 mm, Kontakttrennung: 10 mm (Mikro)
  3. Bauform BI: Abmessungen Stecker: 28 mm x 21,5 mm, Kontakttrennung: 11 mm (Industriestandard Mikro)
  4. Bauform C: Abmessungen Stecker: 15,5 mm x 15,5 mm, Kontakttrennung: 8 mm (Sub-Mikro)
  5. Form CI: Abmessungen Stecker: 15,5 mm x 15,5 mm, Kontakttrennung: 9,4 mm (Industriestandard Sub-Mikro)

Zu den Formen A, B und C sind zusätzlich noch die industriellen Ventilstecker der Formen BI und CI verfügbar (das "i" steht dabei für Industrie).

Ventilsteckerverbinder sind jeweils mit den Pinbelegungen M8 und M12 verfügbar.

Eigenschaften von Ventilsteckern

Ventilstecker funktionieren innerhalb bestimmter Spannungsgrenzen. Anders als Rundsteckverbindungen haben Ventilstecker die Schutzbeschaltung bereits integriert. Diese Beschaltung soll die induktive Spannung an der Ventilspule ableiten und schädliche Spannungsspitzen vermeiden. Relais und Steuereinheiten bleiben so effizienter geschützt, zudem lassen sich EMV-Störungen vermeiden.

Durch die Materialeigenschaften und eine PVC- oder PUR-Mantelung sind die Ventilstecker für die Schutzart IP 65 und im verschraubten Zustand für die Schutzart IP 67 geeignet. Zudem weisen sie eine gute Öl-, Benzin- und Chemikalienbeständigkeit auf, sowie eine FCKW-, halogen-, cadmium-, silikon- und bleifreie Verarbeitung. Die robuste Fertigung und der hohe Schutzgrad ermöglichen den Einsatz von Ventilsteckern in Schleppketten- und Roboteranwendungen, ebenso sind Ventilstecker Reinigungsmittel- und Schweißfunkenbeständig sowie flammwidrig.

Ventilstecker mit freiem Leitungsende

Ventilstecker mit freiem Leitungsende kommen vor allem bei Anwendungen aus dem industriellen Bereich zum Einsatz, das sie durch das freie Leitungsende einfach und effizient verlegt und an dazugehörige Schaltschrankkomponenten installiert werden können. Ebenso leicht sind auch verschiedene Schutzsystem für Kabel wie Kabelschutzschläuche, Protektoren oder Flanschwinkel an die Ventilstecker anzubringen.

Ventilstecker Verbindungsleitungen

Durch Ventilstecker werden beispielsweise hydraulische und pneumatische Anlagen sicher verkabelt. Da in Schaltschränken öfter die codierten Steckverbindungen M8 sowie M12 vorkommen, sind Verbindungsleitungen notwendig. Diesen werden zwischen dem Ventilstecker und den Steckverbindungen M8/M12 installiert um einen sicheren Anschluss der unterschiedlichen Systeme zu gewährleisten.

Ventilstecker zum Selbstanschließen

Selbstanschließbare Ventilstecker werden eingesetzt, wenn Instandhaltungsmaßnahmen oder Erneuerungen von Kabelverbindungen stattfinden. Die Ventilstecker von Murrelektronik zum selbständigen Anschrauben sind jetzt - in den üblichen A, B und C Bauformen sowie im BI und CI Industriestandard und mit/ohne LED Kontrollleuchte - bei Best4Automation verfügbar.

Ventilstecker auf Best4Automation

Auf Best4Automation erhalten Sie eine breite Auswahl an Ventilsteckverbindungen für alle industriellen Einsatzmöglichkeiten und Anschlussdimensionen.
Wählen Sie aus den Kategorien:
