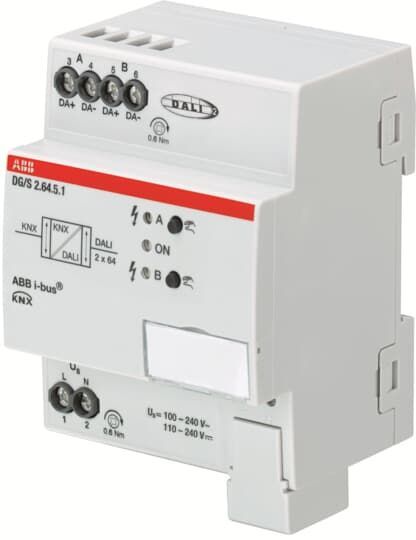

DG/S2.64.5.1
von ABB
Herstellernummer: 2CDG110274R0011

Zur Steuerung von DALI-Geräten über den ABB i-bus® KNX. Zwei DALI-Ausgänge für bis zu 2x64 DALI-Teilnehmer. DALI-Netzteil ist integriert. Die Steuerung und Statusrückmeldung erfolgt über KNX pro DALI-Teilnehmer (2x64), mit Leuchtengruppen (2x16), gemeinsam im Broadcast oder per Szenen (2x16). Es werden DALI-Geräte vom Typ DT1 (Selbstversorger Notstromkonverter nach EN 62386-202) und Typ DT8 (Farbtemperatur Tc / Tunable White nach EN 62386-209) unterstützt. Umfangreiche Fehler- und Fehlermeldungen stehen zur Verfügung. Mittels KNX und DT1 Konverter können verschiedene Notfalltests (z.B. Funktions- und Betriebsdauertest) ausgelöst werden, Testergebnisse werden zurück auf KNX übertragen. Bei DT8-Geräten sind Dim2Warm, HCL, Set und Dimmen der Farbtemperatur möglich. Slave-, Treppenhaus-, Zwangs-, Sperr- und Szenenfunktion sind integriert. Rückmeldung wird gesendet. Die DALI-Telegrammrate kann sich ändern. Eine weitere Funktion ist die Standby-Abschaltung in Kombination mit einem KNX-Schaltaktor (z. B. SA/S). Ab der ETS Applikation Version 2.0 können die Farbfunktionen RGB(W) und HSV(W) verwendet werden. Damit kann die Farbe einer Lampe gesteuert, gedimmt und eingestellt werden. Neben Szenen können 4 Sequenzen pro DALI-Ausgang parametriert werden. Auch die Einbindung der DALI-Gateways in ein Laststeuerungssystem ist möglich. Die DALI-Gateways messen die Betriebsstunden. All diese Funktionen können für einzelne EVGs und DALI-Gruppen genutzt werden. Zur Diagnose und individuellen Änderung der DALI-Adresse oder Gruppenzuordnung steht ein separates Softwaretool (ABB i-bus® Tool) zur Verfügung.
