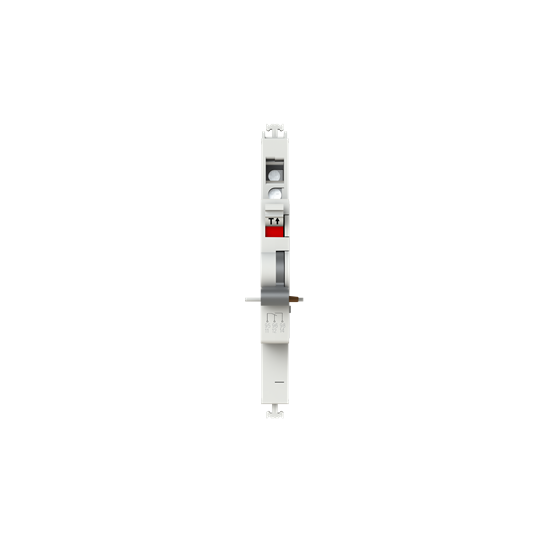

G2C-S/H6-L+R-KL
von ABB
Herstellernummer: 2CDS200932R0011

Der Hilfskontakt G2C-S/H6-L+R gibt die Schaltstellung des angabuten Hauptgerätes nach EN 62019 wieder und kann links sowie rechts an die Produktbaureihe des S200C Sicherungsautomaten angebaut werden.Der G2C-H6-L+R kommt dabei mit einem Wechsler-Kontakt. Es können bis zu 4 Hilfsschalter nebeneinander angebaut werden. Die Verdrahtung kann mit einem Querschnitt von bis zu 2,5mm² vorgenommen werden. Die Funktion kann mittels Schraubendreher je nach Bedarf eingestellt werden. In der Funktion als Hilfsschalter gibt dieser die die Schaltstellung des Hauptgerätes wieder. In der Funktion als Signalkontakt erfolgt nur dann eine Meldung, wenn der Automat aufgrund eines Fehlerereignisses automatisch abschaltet. Nicht aber bei manueller Betätigung. Dieser Hilfskontakt ist extra für Anwendungen konzipiert bei denen mit geringen Leistungen auf den Hilfsstromkreisen zu rechnen ist. Hierfür wurden die Kontaktstellen vergoldet um Übergangswiderstände so klein wie möglich zu halten.
