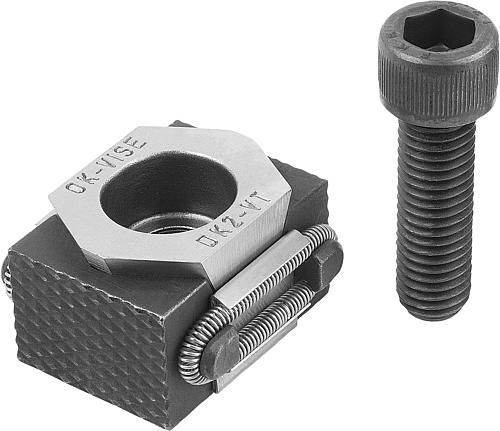

K0040.12
von KIPP
Herstellernummer: K0040.12

Werkstoff:
Grundkörper, Spannsegmente Werkzeugstahl.
Ausführung:
Grundkörper gehärtet.
Spannsegmente gehärtet (49-51 HRC) und brüniert.
Keilflächen geschliffen.
Bestellbeispiel:
K0040.1618
Hinweis:
Die Keilspanner eignen sich durch ihre kompakte Bauweise besonders für horizontale und vertikale Mehrfachaufspannungen. Durch die gehärteten und geschliffenen Keilflächen werden große Spannkräfte erreicht.
Wahlweise können die entsprechenden Keilspanner in einer Rasterbohrung oder T-Nut befestigt werden. Durch Eindrehen der Zylinderschraube DIN 912 bewegen sich die beiden Spannsegmente nach außen und drücken die Werkstücke gegen einen festen Anschlag.

Die Spannbacken der Ausführung K0040.08 und K0040.0810 haben keine Riffelung.

Durch das eingearbeitete Langloch können die Keilspanner verschoben werden.

Verschiebeweg bei Bestellnummer:
K0040.08 = ±0,5 mm
K0040.12 = ±1,0 mm
K0040.16 = ±1,5 mm

Zeichnungshinweis:
D) Zylinderschraube DIN 912

1) Keilspanner
2) Werkstück
3) Fester Anschlag
