K0238.11821 | K0238.11821

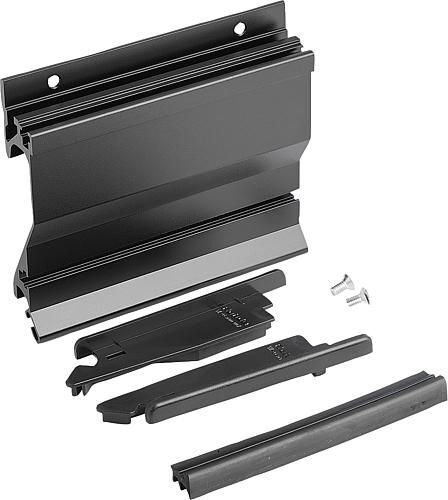

Abbildung ähnlich

Verkauf nur an Geschäftskunden.
Ihr Online-Preis:

18,10 € *

zzgl. MwSt. zzgl. Versandkosten

lieferbar in: 2-3 Arbeitstagen***

Artikel-Nr.: SC-1217-K0238.11821
EAN: 4059245129720
Zolltarifnummer: 76169990
Ursprungsland: DE

Werkstoff: Griffschale aus Aluminiumprofil. Abschlusskappen Polyamid . Form B Befestigung durch... mehr

Menü schließen

Produktinformationen "K0238.11821"

Werkstoff:
Griffschale aus Aluminiumprofil.
Abschlusskappen Polyamid.
Form B Befestigung durch 2 Senkschrauben, Stahl.
Ausführung:
Griffschale glasgestrahlt, satiniert und schwarz oder naturfarben eloxiert. Gummiprofil schwarz. Befestigungsschrauben verzinkt.
Hinweis:
Schalengriffe Form B können alternativ mit 2 Senkschrauben von außen befestigt werden.

Zwei um 90° versetzte Kreuznuten für M4 Schrauben ermöglichen einen Masseanschluss und können als Montagehilfe für zusätzliche Einbauteile dienen.
Montage:
Nach Einzug des unteren Gummiprofils werden die beiden Seitenkappen auf die Griffschale gedrückt. Nun wird der Griff unter 45° über den unteren Rand der Montageöffnung gesteckt und anschließend gegen die Gehäusewand gehalten.
Je nach Ausführungsart wird jetzt das 2. Gummiprofil in die obere Nut eingedrückt oder die Befestigung erfolgt durch 2 Senkschrauben.
