K0644.0108708 | K0644.0108708

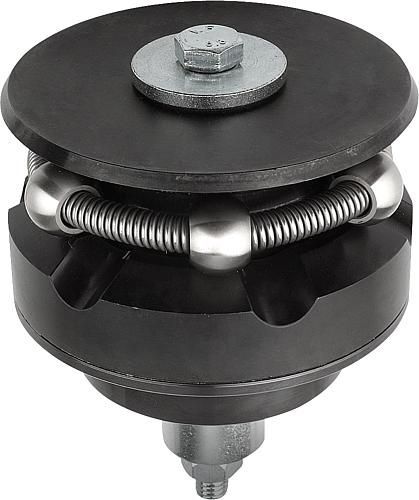

Abbildung ähnlich

Verkauf nur an Geschäftskunden.
Ihr Online-Preis:

699,90 € *

zzgl. MwSt. zzgl. Versandkosten

bestellbar // Liefertermin noch unbekannt

Artikel-Nr.: SC-1217-K0644.0108708
EAN: 4059245021031
Zolltarifnummer: 84662020
Ursprungsland: DE

Werkstoff: Körper 1.2842. Kugeln und Sechskante 1.4112. Zugfeder 1.4310. Ausführung: Körper... mehr

Menü schließen

Produktinformationen "K0644.0108708"

Werkstoff:
Körper 1.2842.
Kugeln und Sechskante 1.4112.
Zugfeder 1.4310.
Ausführung:
Körper gehärtet und brüniert.
Kugeln und Sechskant gehärtet und geschliffen.
Hinweis:
Form A: mit Kugel geeignet für das Spannen in Löchern, wo leichte Abdrücke akzeptabel sind.
Anwendung:
Für das zentrische Positionieren und Spannen in Sacklöchern. Bedienung von unten, manuell oder automatisiert über Pneumatik oder Hydraulik.
Vorteile:
- Präzise Selbstzentrierung.
- Verzugfreies Spannen.
- Große Verstellwege.
- Geringe Bauhöhe.
- Niederzugeffekt.
Technische Daten:
Wiederholgenauigkeit ±0,025
Rundlaufgenauigkeit ±0,05
Zeichnungshinweis:
Form A:
Mit Kugel geeignet für das Spannen in Löchern, wo leichte Abdrücke akzeptabel sind.
Form B:
Mit Sechskant für oberflächenempfindliche Lochwandungen.

1) Montagehilfe:
Stift zur exakten Lagebestimmung der Spannsegmente.

Downloads zu "K0644.0108708"
