K1540.14 | K1540.14

Abbildung ähnlich

Verkauf nur an Geschäftskunden.
Ihr Online-Preis:

391,89 € *

zzgl. MwSt. zzgl. Versandkosten

lieferbar in: 2-3 Arbeitstagen***

Artikel-Nr.: SC-1217-K1540.14
EAN: 4059245494743
Zolltarifnummer: 84662098
Ursprungsland: FR

Werkstoff: Grundkörper Stahl. Spannelement und Anschlag Federstahl. Ausführung: Grundkörper... mehr

Menü schließen

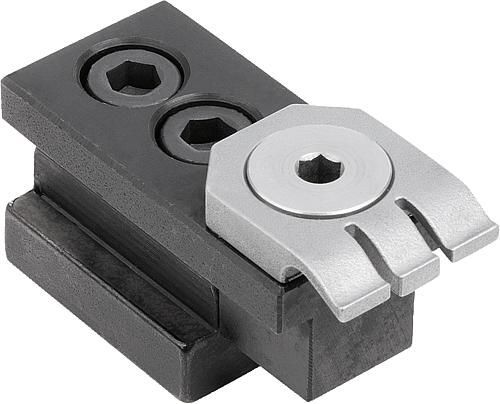

Produktinformationen "K1540.14"

Werkstoff:
Grundkörper Stahl.
Spannelement und Anschlag Federstahl.
Ausführung:
Grundkörper vergütet.
Bestellbeispiel:
K1540.10
Bestellhinweis:
Die Bestellnummer beinhaltet ein Paar, bestehend aus einem Spannelement und einem Anschlag.
Hinweis:

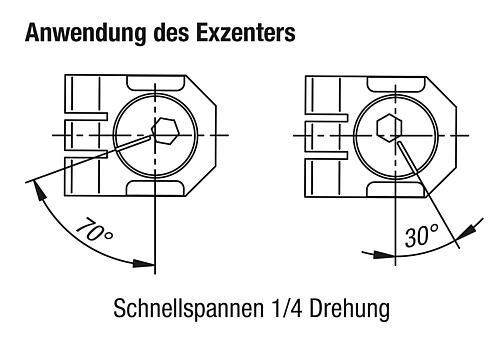

Durch das Drehen der Exzenterschraube am Spannelement wird das Werkstück nach unten gedrückt (Niederzugeffekt). Zusätzlich drückt das Spannelement das Werkstück an den Anschlag und ermöglicht somit eine planparalelle Auflage.
Die Anschlagseite bietet eine Referenz, die genaue Wiederholungen möglich macht.
Hub des Exzenters: 1,2 mm.
Anwendung:
Auf Vorrichtungen und T-Nutentischen für Mehrfach- und Einzelteilspannungen geeignet.

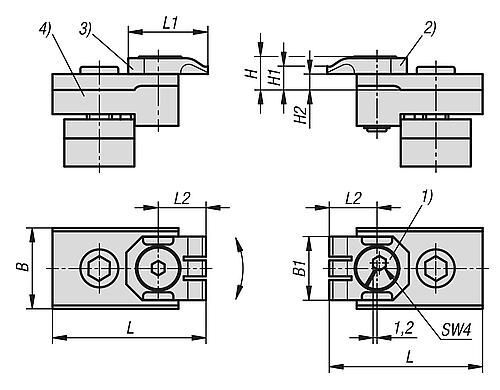

Zeichnungshinweis:
1) Exzenterschraube
2) Spannelement
3) Anschlag
4) Grundkörper

Downloads zu "K1540.14"
