K1664.1201701 | K1664.1201701

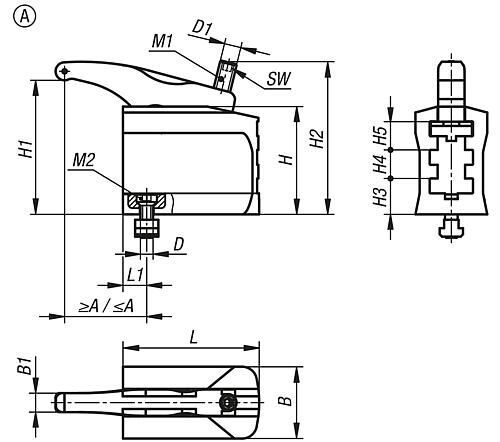

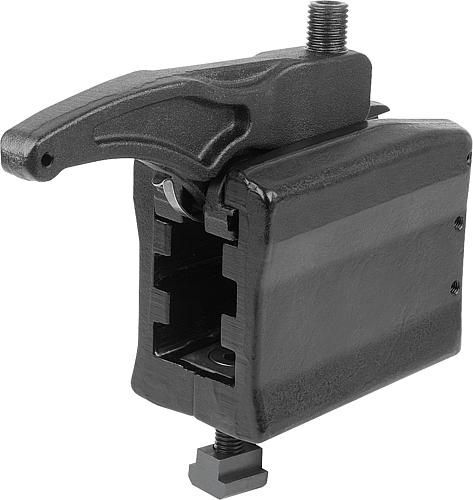

Abbildung ähnlich

Verkauf nur an Geschäftskunden.
Ihr Online-Preis:

561,00 € *

zzgl. MwSt. zzgl. Versandkosten

lieferbar in: 2-3 Arbeitstagen***

Artikel-Nr.: SC-1217-K1664.1201701
EAN: 4059245536849
Zolltarifnummer: 82057000
Ursprungsland: TW

Werkstoff: Vergütungsstahl. Ausführung: geschmiedet, schwarz verzinkt. Anwendung: Durch das... mehr

Menü schließen

Produktinformationen "K1664.1201701"

Werkstoff:
Vergütungsstahl.
Ausführung:
geschmiedet, schwarz verzinkt.
Anwendung:
Durch das Betätigen der Verstellschraube wird der Spannarm in der Höhe stufenlos verstellt und das Werkstück wird gespannt.
Montage:
1. Trägerelement auf dem Werkzeugtisch positionieren und mit vorgegebenen Anziehdrehmoment
befestigen.
2. Den Spannarm in die benötigte Position bringen.
3. Durch Anziehen der Verstellschraube wird das Werkstück gespannt.
Vorteile:
- Sehr hohe Spannkräfte von 2249 kN.
- Einfache Montage der Elemente.
- Sehr schnelles, unkompliziertes Spannen möglich.
- In Höhe und Länge stufenlos verstellbar.
- Verwendung in T-Nuten 1428 mm, sowie Rastersystemen M12, M16, M20.
- Druckstück in glatter und geriffelter Variante erhältlich.
Lieferumfang:
- Spanneinheit
- 3-stufiges Trägerelement
- Befestigungssatz
Zubehör:
Erhöhung K1206
Druckstücke K1215
