K1741.0618
von KIPP
Herstellernummer: K1741.0618

Das Spannen erfolgt über Druckluft. Fällt diese ab, ist weiterhin über die Feder gespannt.
Zum Entspannen der Positionieraufnahmen durch Druckluft muss die Federkraft von 6 N überwunden werden.
Werkstoff:
Grundkörper aus Edelstahl.
Dichtung aus NBR.
Ausführung:
Edelstahl blank.
Bestellbeispiel:
K1741.0618
Bestellhinweis:
Zylinderkopfschrauben M3x28 zur Befestigung von der Unterseite sind im Lieferumfang enthalten.
Zylinderkopfschrauben M4 zur Befestigung von der Oberseite sind nicht im Lieferumfang enthalten.
Hinweis:
Einbaumaße für Plattenstärke 6 mm.
Die angegebenen Spann- und Haltekräfte beziehen sich auf einen Betriebsdruck von 0,5 Mpa.
Bei Verwendung mehrerer Positioniereinheiten sollte die Abstandstoleranz von ±0,1 mm nicht überschritten werden.
Die Wiederholgenauigkeit beträgt ± 0,2 mm.
Zubehör:
Spannbolzen K1564.

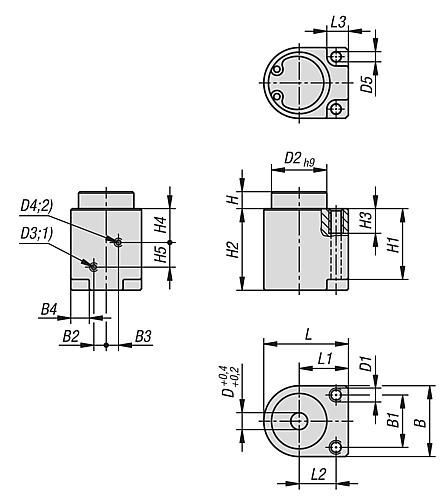

Zeichnungshinweis:
1) Anschluss "Spannen"
2) Anschluss "Entspannen"
3) Zylinderkopfschraube M3
4) Zylinderkopfschraube M4

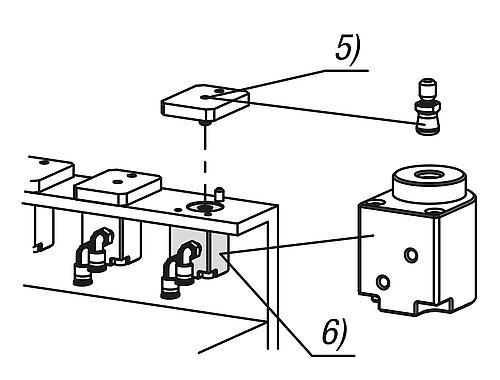

5) Spannbolzen
6) Positionieraufnahme
