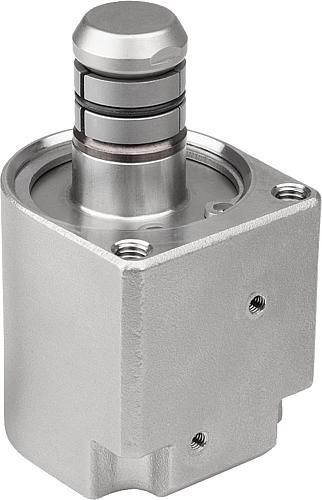

K1742.16
von KIPP
Herstellernummer: K1742.16

Das Spannen und Entspannen des Werkstücks erfolgt über Druckluft.
Der mögliche Spanndurchmesser liegt zwischen 16 - 20 mm.
Werkstoff:
Grundkörper aus Edelstahl.
Dichtung aus NBR.
Ausführung:
Edelstahl blank.
Bestellbeispiel:
K1742.16
Bestellhinweis:
Zylinderkopfschrauben M4x35 zur Befestigung von der Unterseite sind im Lieferumfang enthalten.
Zylinderkopfschrauben mit niedrigem Kopf M5 zur Befestigung von der Oberseite sind nicht im Lieferumfang enthalten.
Hinweis:
Einbaumaße für Plattenstärke 6 mm.
Die angegebenen Haltekräfte beziehen sich auf einen Betriebsdruck von 0,5 MPa sowie einer Oberflächengüte von Ra 1.6 µm.
Die Wiederholgenauigkeit beträgt hierbei ca. ± 0,2 mm.

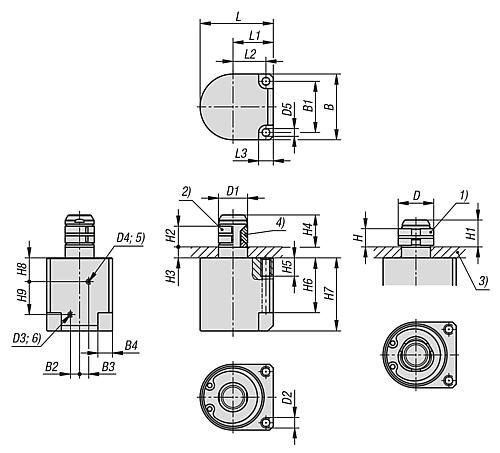

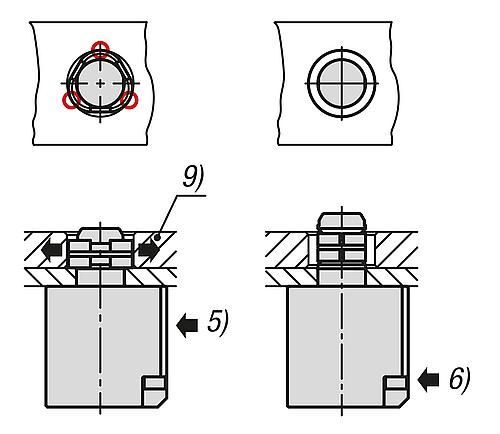

Zeichnungshinweis:
1) Position "Spannen"
2) Position "Entspannen"
3) Befestigungsplatte
4) O-Ring
5) Anschluss "Spannen"
6) Anschluss "Entspannen
7) Zylinderkopfschraube M4
8) Zylinderschraube mit niedrigem Kopf M5
9) Werkstück
