K1806.1000
von KIPP
Herstellernummer: K1806.1000

Werkstoff:
Grundkörper: Zinkdruckguss.
Gleitelemente: Kunststoff POM.
Anbauteile: Stahl verzinkt.
O-Ring: EPDM.
Hinweis:
Profilgleiter aus Metall mit eingeklipsten Gleitelementen aus Kunststoff. Die Profilgleiter ermöglichen eine verschleißarme Linearbewegung von Aluminiumprofilen Typ I mit Nut 8 mm. Der Verzicht auf Schmierung macht das System äußerst schmutzunempfindlich.

Die maximal zulässige Belastung für einen Profilgleiter beträgt Fmax. = 50 N.

Gleitführungen mit mehreren Gleitschlitten müssen als Kombination aus Festlager (Form F) und Loslager (Form L) ausgeführt werden. Hierdurch werden Formtoleranzen ausgeglichen und eine leichte Beweglichkeit sichergestellt.

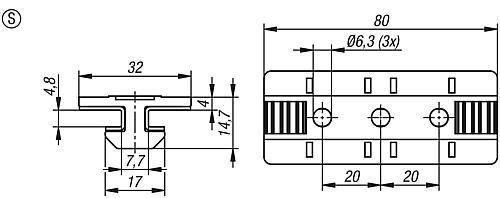

Form S: Set zur Anbindung beliebiger Anbauelemente.

Form L: Set zur Verwendung als Loslager.

Form F: Set zur Verwendung als Festlager.
Lieferumfang:

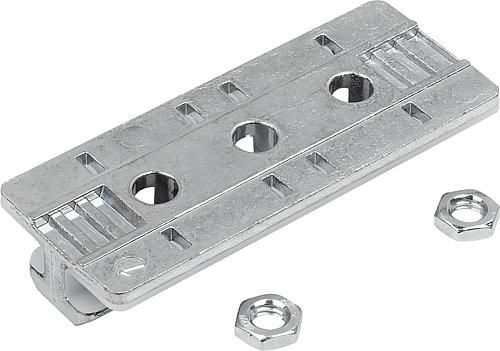

Form S: Profilgleiter mit Gleitelementen.
2 Sechskantmuttern DIN 439 B - M6.
1 Klemmhebel M6x55 mit Scheibe DIN 9021 6,4 mm und Sonder-Nutenstein Nut 8 - M6.

Form L: Profilgleiter mit Gleitelementen.
2 Linsenkopfschrauben ISO 7380 - M5x25.
2 O-Ringe DIN 3771 - 5x1,5.
2 Nutensteine, Nut 8 - M5.
1 Klemmhebel M6x55 mit Scheibe DIN 9021 6,4 mm und Sonder-Nutenstein Nut 8 - M6.

Form F: Profilgleiter mit Gleitelementen.
2 Linsenkopfschrauben ISO 7380 - M6x25.
2 O-Ringe DIN 3771 - 5x1,5.
2 Nutensteine, Nut 8 - M6.
1 Klemmhebel M6x55 mit Scheibe DIN 9021 6,4 mm und Sonder-Nutenstein Nut 8 - M6.
