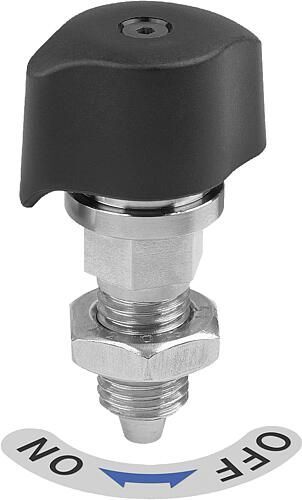

K1833.0005
von KIPP
Herstellernummer: K1833.0005

Werkstoff:
Gehäuse und Bolzen Stahl.
Verriegelungsmarkierung und Aufkleber Aluminium.
Drehkopf Thermoplast PA (Polyamid).
Ausführung:
Gehäuse und Bolzen vernickelt.
Verriegelungsmarkierung eloxiert, rot.
Drehkopf glasfaserverstärkt, schwarz.
Betätigungsweise:
Form A:
Sicherstellen, dass der Drehkopf auf Position „OFF“ steht und der Bolzen eingefahren ist.
Die Platte mit der Buchse unter den Arretierbolzen schieben.
Den Drehkopf zum Klemmen auf Position „ON“ drehen.
Bei vollständiger Klemmung ist ein Klicksignal zu hören.
Achtung: Die Klemmung des Arretierbolzens nicht lösen, wenn der Bolzen axial belastet wird. Aufgrund der konischen Form kann es sein, dass der Bolzen nicht einfährt.

Form B:
Wenn der Drehkopf auf Position „OFF“ steht, die Platte mit der Buchse Richtung Arretierbolzen schieben, bis der Bolzen in die Buchse durch den Federdruck einrastet.
Der Drehkopf bewegt sich automatisch auf die Position „MID“.
Den Drehknopf zur vollständigen Klemmung von „MID“ auf „ON“ drehen, bis ein Klicksignal zu hören ist.
Lieferumfang:
Kontermutter und Aufkleber mit einer Stärke von 0,2 mm sind im Lieferumfang enthalten.
Zubehör:
Bohrbuchsen K1835.
Zeichnungshinweis:
1) Montage ohne Buchse K1835
2) Anschraubplatte
3) Grundplatte
4) Verriegelungsmarkierung
5) ON-Position
6) OFF-Position
7) Aufkleber
