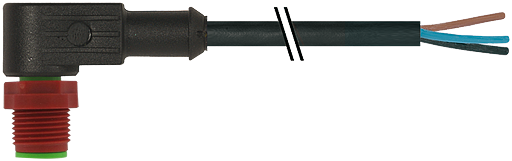

M12 230V St. gew.mit freiem Leitungsende 3p.C-Cod.
von Murrelektronik
Herstellernummer: 7023-20021-6260150

PUR-JZ 3x0,75 schwarz 1,5m
M12 230V St. gew.mit freiem Leitungsende 3p.C-Cod.
Abbildung ähnlich
M12 230V St. gew.mit freiem Leitungsende 3p.C-Cod.
Abbildung ähnlich
M12 230V St. gew.mit freiem Leitungsende 3p.C-Cod.
Abbildung ähnlich
M12 230V St. gew.mit freiem Leitungsende 3p.C-Cod.
Abbildung ähnlich
M12 230V St. gew.mit freiem Leitungsende 3p.C-Cod.
Abbildung ähnlich
M12 230V St. gew.mit freiem Leitungsende 3p.C-Cod.
Abbildung ähnlich
M12 230V St. gew.mit freiem Leitungsende 3p.C-Cod.
Abbildung ähnlich
M12 230V St. gew.mit freiem Leitungsende 3p.C-Cod.
Abbildung ähnlich
M12 230V St. gew.mit freiem Leitungsende 3p.C-Cod.
Abbildung ähnlich
Verkauf nur an Geschäftskunden.
Ihr Online-Preis:
11,35 € *

zzgl. MwSt. zzgl. Versandkosten

bestellbar // Liefertermin noch unbekannt

Gesamtpreis:  €11,35 € *
Wird versendet durch: Murrelektronik GmbH**
  • SC-2423-7023-20021-6260150
  • 4048879413916
  • 27279218
  • 85444290
  • DE
Technische Daten cCSAus Verriegelung der Steckplätze Schraubgewinde (M12×1 mm)... mehr

Produktbeschreibung zu "M12 230V St. gew.mit freiem Leitungsende 3p.C-Cod."
Herstellernummer: 7023-20021-6260150

Stecker gewinkeltM12, 3-poligC-codiertmit Kabeltülle
Produktinformationen "M12 230V St. gew.mit freiem Leitungsende 3p.C-Cod."
Technische Daten
cCSAus
Verriegelung der SteckplätzeSchraubgewinde (M12×1 mm) empf. Anzugsdrehmoment 0.6 Nm, selbstsichernd
VerschraubungM12 (SW13)
SchutzartIP66K, IP67 in gestecktem und verschraubtem Zustand (EN 60529)
Material (Verriegelung)PA
MaterialPUR
passend für Wellschlauch (Innen-Ø)10 mm
Verschmutzungsgrad3
Temperaturbereich-25...+85 °C, abhängig von angeschlossener Leitung
UR
Bauform20021
Adernzahl/-querschnitt3× 0.75 mm²
AderisolationPVC (sw, num, gnge)
Schleppkettenwerte2 Mio.
Material (Mantel)PUR/PVC (UL/CSA)
Außen-Ø5.9 mm ±5%
Biegeradius (bewegt)15× Außen-Ø
Temperaturbereich (fest)-30...+80 °C
Temperaturbereich (bewegt)-5...+80 °C
Kabelkennung626
Kabeltyp2 (PUR/PVC)
Zulassung (Kabel)UL (AWM-Style 20549/1731), CSA; CE conform
Kabelgewicht [g/m]55,33
Material (Leiter)Cu-Litze, blank
Widerstand (Leiter)max. 26 Ω/km (20 °C)
Einzeldraht-Ø (Leiter)0.15 mm
Aufbau (Leiter)42× 0.15 mm (Litzenklasse 6)
Querschnitt (Leiter)3× 0.75 mm²
AWGähnlich AWG 18
Material (Aderisolierung)PVC
Betriebsspannungmax. 250 V AC/DC
Materialeigenschaften (Aderisolierung)FCKW-, cadmium-, silikon- und bleifrei
Shore-Härte (Aderisolierung)43 ±5 D
Ader-Ø inkl. Isolierung1.8 mm ±5%
Adernfarbe/Nummerierungsw nummeriert, gnge längsgestreift
Verseilverbund3 Adern verseilt
Schirmungnein
Material (Mantel)PUR/PVC
Materialeigenschaften (Mantel)FCKW-, halogen-, cadmium-, silikon- und bleifrei, matt, adhäsionsarm, maschinell gut verarbeitbar, abriebresistent, hydrolyse- und mikrobenbeständig
Shore-Härte (Mantel)80 ±5 A (PVC-Untermantel); 85 ±5 A (PUR-Mantel)
Außen-Ø (Mantel)5.9 mm ±5%
Bemessungsstoßspannung2.5 kV
Farbe (Mantel)schwarz
chemische Beständigkeitgute Öl-, Benzin- und Chemikalienbeständigkeit
NennspannungUL 300 V AC
Prüfspannung2000 V AC
Strombelastbarkeitnach DIN VDE 0298-4
Temperaturbereich (fest)-30...+80 °C
Temperaturbereich (bewegt)-5...+80 °C
Biegeradius (fest)10× Außen-Ø
Betriebsstrom je Kontaktmax. 4 A
Biegeradius (bewegt)15× Außen-Ø
Anzahl Biegezyklen (Schleppkette)max. 2 Mio. (25 °C)
Verfahrweg (Schleppkette)max. 5 m (horizontal)
Verfahrgeschwindigkeit (Schleppkette)max. 3.3 m/s
Beschleunigung (Schleppkette)max. 5 m/s²
Mantelfarbeschwarz
IsolierstoffgruppeIEC 60664-1, category I
KodierungC-kodiert
Kodierung: C
Seite 1 Anschluss: M12
Seite 2 Anschluss: freies Leitungsende
Seite 1 Kabelabgang: 90°
Seite 1 Polzahl: 3
Produktfamilie: Industrie Standard
Anwendung: Sensor-/Aktor-Leitung
Funktionen: ohne LED, ungeschirmt
Typ: Stecker
Umgebungsbedingungen: Schleppkettentauglich
Zulassungen: cCSAus, UR
Kabeltyp: PUR/PVC
Leitungslänge: 1,50 m
Mantelfarbe: schwarz
