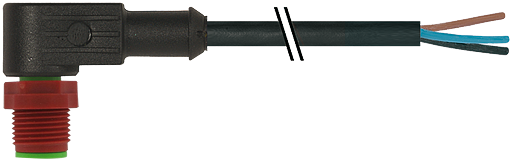

7023-20021-6260500 5 Meter schwarze PUR/PVC Leitung M12 230V Stecker

: M12 230V St. gew.mit freiem Leitungsende 3p.C-Cod.

Abbildung ähnlich

Verkauf nur an Geschäftskunden.
Ihr Online-Preis:

16,30 € *

zzgl. MwSt. zzgl. Versandkosten

bestellbar // Liefertermin noch unbekannt

Artikel-Nr.: SC-2423-7023-20021-6260500
EAN: 4048879403610
eCl@ss: 27279218
Zolltarifnummer: 85444290
Ursprungsland: DE

Technische Daten cCSAus Verriegelung der Steckplätze Schraubgewinde (M12×1 mm)... mehr

Menü schließen

Produktbeschreibung zu "M12 230V St. gew.mit freiem Leitungsende 3p.C-Cod."
Herstellernummer: 7023-20021-6260500

Stecker gewinkeltM12, 3-poligC-codiertmit Kabeltülle

Produktinformationen "M12 230V St. gew.mit freiem Leitungsende 3p.C-Cod."

Technische Daten

cCSAus
Verriegelung der Steckplätze	Schraubgewinde (M12×1 mm) empf. Anzugsdrehmoment 0.6 Nm, selbstsichernd
Verschraubung	M12 (SW13)
Schutzart	IP66K, IP67 in gestecktem und verschraubtem Zustand (EN 60529)
Material (Verriegelung)	PA
Material	PUR
passend für Wellschlauch (Innen-Ø)	10 mm
Verschmutzungsgrad	3
Temperaturbereich	-25...+85 °C, abhängig von angeschlossener Leitung
UR
Bauform	20021
Adernzahl/-querschnitt	3× 0.75 mm²
Aderisolation	PVC (sw, num, gnge)
Schleppkettenwerte	2 Mio.
Material (Mantel)	PUR/PVC (UL/CSA)
Außen-Ø	5.9 mm ±5%
Biegeradius (bewegt)	15× Außen-Ø
Temperaturbereich (fest)	-30...+80 °C
Temperaturbereich (bewegt)	-5...+80 °C
Kabelkennung	626
Kabeltyp	2 (PUR/PVC)
Zulassung (Kabel)	UL (AWM-Style 20549/1731), CSA; CE conform
Kabelgewicht [g/m]	55,33
Material (Leiter)	Cu-Litze, blank
Widerstand (Leiter)	max. 26 Ω/km (20 °C)
Einzeldraht-Ø (Leiter)	0.15 mm
Aufbau (Leiter)	42× 0.15 mm (Litzenklasse 6)
Querschnitt (Leiter)	3× 0.75 mm²
AWG	ähnlich AWG 18
Material (Aderisolierung)	PVC
Betriebsspannung	max. 250 V AC/DC
Materialeigenschaften (Aderisolierung)	FCKW-, cadmium-, silikon- und bleifrei
Shore-Härte (Aderisolierung)	43 ±5 D
Ader-Ø inkl. Isolierung	1.8 mm ±5%
Adernfarbe/Nummerierung	sw nummeriert, gnge längsgestreift
Verseilverbund	3 Adern verseilt
Schirmung	nein
Material (Mantel)	PUR/PVC
Materialeigenschaften (Mantel)	FCKW-, halogen-, cadmium-, silikon- und bleifrei, matt, adhäsionsarm, maschinell gut verarbeitbar, abriebresistent, hydrolyse- und mikrobenbeständig
Shore-Härte (Mantel)	80 ±5 A (PVC-Untermantel); 85 ±5 A (PUR-Mantel)
Außen-Ø (Mantel)	5.9 mm ±5%
Bemessungsstoßspannung	2.5 kV
Farbe (Mantel)	schwarz
chemische Beständigkeit	gute Öl-, Benzin- und Chemikalienbeständigkeit
Nennspannung	UL 300 V AC
Prüfspannung	2000 V AC
Strombelastbarkeit	nach DIN VDE 0298-4
Temperaturbereich (fest)	-30...+80 °C
Temperaturbereich (bewegt)	-5...+80 °C
Biegeradius (fest)	10× Außen-Ø
Betriebsstrom je Kontakt	max. 4 A
Biegeradius (bewegt)	15× Außen-Ø
Anzahl Biegezyklen (Schleppkette)	max. 2 Mio. (25 °C)
Verfahrweg (Schleppkette)	max. 5 m (horizontal)
Verfahrgeschwindigkeit (Schleppkette)	max. 3.3 m/s
Beschleunigung (Schleppkette)	max. 5 m/s²
Mantelfarbe	schwarz
Isolierstoffgruppe	IEC 60664-1, category I
Kodierung	C-kodiert

Kodierung:	C
Seite 1 Anschluss:	M12
Seite 2 Anschluss:	freies Leitungsende
Seite 1 Kabelabgang:	90°
Seite 1 Polzahl:	3
Produktfamilie:	Industrie Standard
Anwendung:	Sensor-/Aktor-Leitung
Funktionen:	ohne LED, ungeschirmt
Typ:	Stecker
Umgebungsbedingungen:	Schleppkettentauglich
Zulassungen:	cCSAus, UR
Kabeltyp:	PUR/PVC
Leitungslänge:	5,00 m
Mantelfarbe:	schwarz
