7080-17041-R422000 | Murrelektronik | M12 Bu. 0° freies Ltg.-ende

Abbildung ähnlich

Verkauf nur an Geschäftskunden.
Ihr Online-Preis:

345,65 € *

zzgl. MwSt. zzgl. Versandkosten

bestellbar // Liefertermin noch unbekannt

Artikel-Nr.: SC-2423-7080-17041-R422000
EAN: 4048879694971
eCl@ss: 27061801
Zolltarifnummer: 85444290
Ursprungsland: DE

Technische Daten Bauform 17041 Verschraubung M12 (SW13) Material... mehr

Menü schließen

Produktinformationen "M12 Bu. 0° freies Ltg.-ende"

Technische Daten

Bauform	17041
Verschraubung	M12 (SW13)
Material (Verriegelung)	Zink-Druckguss, matt vernickelt
Material	PUR
passend für Wellschlauch (Innen-Ø)	ohne
Normen	DIN EN 61076-2-101 (M12)
Befestigungsart	gesteckt, verschraubt
Verschmutzungsgrad	3
Abmantellänge	60 mm
Temperaturbereich	-25...+85 °C, abhängig von angeschlossener Leitung
Betriebsspannung	max. 30 V AC/DC
Kabelkennung	R42
Kabeltyp	Bahnkabel
Zulassung (Kabel)	DIN EN 45545-2, CE conform
Kabelgewicht [g/m]	47,30
Material (Leiter)	Cu-Litze, blank
Widerstand (Leiter)	max. 78 Ω/km (20 °C)
Einzeldraht-Ø (Leiter)	0.15 mm
Aufbau (Leiter)	14× 0.15 mm (Litzenklasse 5)
Bemessungsstoßspannung	0.8 kV
Querschnitt (Leiter)	8× 0.25 mm²
AWG	ähnlich AWG 24
Material (Aderisolierung)	Special Sabix
Ader-Ø inkl. Isolierung	1.15 mm ±5%
Adernfarbe/Nummerierung	br, ws, rt, bl, rs, gr, ge, gn
Verseilverbund	8 Adern um Kernfüller verseilt
Material (Mantel)	Special Sabix
Außen-Ø (Mantel)	5.2 mm ±5%
Farbe (Mantel)	grau
Betriebsstrom je Kontakt	max. 2 A
thermische Beständigkeit	flammwidrig; erfüllt die Brandschutzanforderungen R15 (EL1A) nach DIN EN 45545-2
Nennspannung	500 V
Prüfspannung	1500 V AC
Strombelastbarkeit	angelehnt an DIN VDE 0891-1
Temperaturbereich (fest)	-40...+90 °C
Temperaturbereich (bewegt)	-30...+90 °C
Biegeradius (fest)	5× Außen-Ø
Biegeradius (bewegt)	10× Außen-Ø

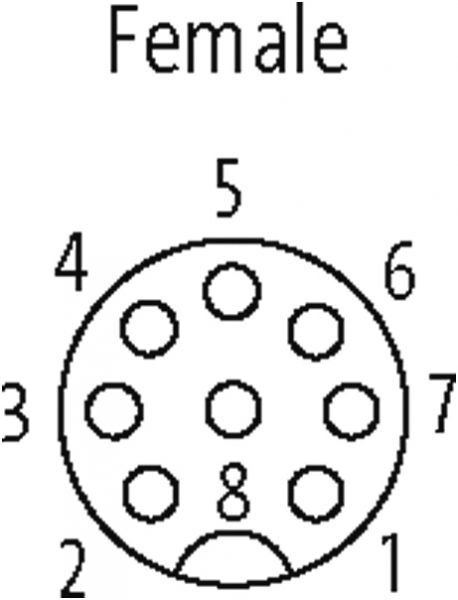

Polzahl	8
Mantelfarbe	grau
Isolierstoffgruppe	IEC 60664-1, category I
Kodierung	A-kodiert
Verriegelung der Steckplätze	Schraubgewinde (M12×1 mm) empf. Anzugsdrehmoment 0.6 Nm, selbstsichernd

Kodierung:	A
Branchen:	EN45545-2
Seite 1 Anschluss:	M12
Seite 2 Anschluss:	freies Leitungsende
Seite 1 Kabelabgang:	0°
Seite 1 Polzahl:	8
Produktfamilie:	Industrie Standard
Funktionen:	ohne LED, ungeschirmt
Typ:	Buchse
Leitungslänge:	20,00 m
Mantelfarbe:	grau

Downloads zu "M12 Bu. 0° freies Ltg.-ende"

Datenblatt
