M12 Bu. 90° freies Ltg.-ende
von Murrelektronik
Herstellernummer: 7000-12321-6533000

PUR 3x0.34 sw UL/CSA+robot+schleppk. 30m

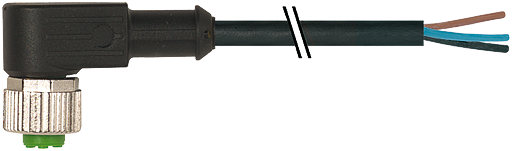

M12 Bu. 90° freies Ltg.-ende
Abbildung ähnlich
M12 Bu. 90° freies Ltg.-ende
Abbildung ähnlich
M12 Bu. 90° freies Ltg.-ende
Abbildung ähnlich
M12 Bu. 90° freies Ltg.-ende
Abbildung ähnlich
M12 Bu. 90° freies Ltg.-ende
Abbildung ähnlich
M12 Bu. 90° freies Ltg.-ende
Abbildung ähnlich
Verkauf nur an Geschäftskunden.
Ihr Online-Preis:
Menge Einzelpreis
bis 19 85,31 € *
ab 20 83,68 € *
ab 50 81,12 € *
ab 100 76,85 € *

zzgl. MwSt. zzgl. Versandkosten

typische Produktionszeit ca. 10 Werktage

Gesamtpreis:  €85,31 € *
Wird versendet durch: Murrelektronik GmbH**
  • SC-2423-7000-12321-6533000
  • 4048879569316
  • 27279218
  • 85444290
  • DE
Technische Daten cULus Isolierstoffgruppe IEC 60664-1, category I Polzahl 3... mehr

Produktbeschreibung zu "M12 Bu. 90° freies Ltg.-ende"
Herstellernummer: 7000-12321-6533000

Buchse gewinkeltM12, 3-poligArt.-Nr. 7005 - M12 Lite - (Kunststoffrändelschraube) auf Anfrage
"M12 Bu. 90° freies Ltg.-ende"
Technische Daten
cULus
IsolierstoffgruppeIEC 60664-1, category I
Polzahl3
KodierungA-kodiert
Verriegelung der SteckplätzeSchraubgewinde (M12×1 mm) empf. Anzugsdrehmoment 0.6 Nm, selbstsichernd
VerschraubungM12 (SW13)
SchutzartIP65, IP66K, IP67 in gestecktem und verschraubtem Zustand (EN 60529)
MaterialPUR
passend für Wellschlauch (Innen-Ø)10 mm
NormenDIN EN 61076-2-101 (M12)
Befestigungsartgesteckt, verschraubt
Verschmutzungsgrad3
Abmantellänge20 mm
Temperaturbereich-25...+85 °C, abhängig von angeschlossener Leitung
cCSAus
Adernzahl/-querschnitt3× 0.34 mm²
AderisolationPP (br, bl, sw)
Schleppkettenwerte10 Mio.
Material (Mantel)PUR (UL/CSA), welding spark
Außen-Ø4.3 mm ±5%
Bauform12321
Biegeradius (bewegt)10× Außen-Ø
Temperaturbereich (fest)-40...+80 °C
Temperaturbereich (bewegt)-25...+80 °C
Kabelkennung653
Kabeltyp5 (PUR schweißfunkenbeständig)
Zulassung (Kabel)cURus (AWM-Style 20549/10493); CE conform
Kabelgewicht [g/m]29,70
Material (Leiter)Cu-Litze, blank
Widerstand (Leiter)max. 60 Ω/km (20 °C)
Einzeldraht-Ø (Leiter)0.1 mm
Aufbau (Leiter)42× 0.1 mm (Litzenklasse 6)
Querschnitt (Leiter)3× 0.34 mm²
AWGähnlich AWG 22
Material (Aderisolierung)PP
Materialeigenschaften (Aderisolierung)FCKW-, halogen-, cadmium-, silikon- und bleifrei
Shore-Härte (Aderisolierung)74 ±3 D
Ader-Ø inkl. Isolierung1.25 mm ±5%
Adernfarbe/Nummerierungbr, sw, bl
Verseilverbund3 Adern verseilt
Betriebsspannungmax. 250 V AC/DC
Schirmungnein
Material (Mantel)PUR
Materialeigenschaften (Mantel)FCKW-, halogen-, cadmium-, silikon- und bleifrei, matt, adhäsionsarm, maschinell gut verarbeitbar, abriebresistent, hydrolyse-, mikroben- und schweißfunkenbeständig
Shore-Härte (Mantel)58 ±3 D
Außen-Ø (Mantel)4.3 mm ±5%
Farbe (Mantel)schwarz
chemische Beständigkeitgute Öl-, Benzin- und Chemikalienbeständigkeit (EN 60811-404)
thermische Beständigkeitflammwidrig nach UL, FT2, IEC 60332-1, IEC 60332-2-2, widerstandsfähig gegenüber Funken bei Schweißarbeiten
Betriebsspannung (nur UL-listed)max. 30 V AC/DC
Nennspannung300 V AC
Prüfspannung2500 V AC
Strombelastbarkeitnach DIN VDE 0298-4
Temperaturbereich (fest)-40...+80 °C, (+90 °C bei max. 10 000 Betriebsstunden)
Temperaturbereich (bewegt)-25...+80 °C, (+90 °C bei max. 10 000 Betriebsstunden)
Biegeradius (fest)5× Außen-Ø
Biegeradius (bewegt)10× Außen-Ø
Anzahl Biegezyklen (Schleppkette)max. 10 Mio. (25 °C)
Verfahrweg (Schleppkette)max. 5 m (horizontal)
Verfahrgeschwindigkeit (Schleppkette)max. 3.3 m/s
Bemessungsstoßspannung2.5 kV
Beschleunigung (Schleppkette)max. 5 m/s²
Torsionsbeanspruchung±360°/m
Anzahl Torsionszyklenmax. 1 Mio. (25 °C)
Torsionsgeschwindigkeit35 Zyklen/min
Mantelfarbeschwarz
Betriebsstrom je Kontaktmax. 4 A
Material (Verriegelung)Zink-Druckguss, Safe-Cover beschichtet
Kodierung: A
Seite 1 Anschluss: M12
Seite 2 Anschluss: freies Leitungsende
Seite 1 Kabelabgang: 90°
Seite 1 Polzahl: 3
Produktfamilie: Industrie Standard
Anwendung: Sensor-/Aktor-Leitung
Funktionen: ohne LED, ungeschirmt
Typ: Buchse
Umgebungsbedingungen: flammwidrig, halogenfrei, Robotertauglich, Schleppkettentauglich, Schweißfunkenbeständig, UV-Beständig
Zulassungen: cCSAus, cULus
Kabeltyp: PUR
Leitungslänge: 30,00 m
Mantelfarbe: schwarz
Eigenschaften: "M12 Bu. 90° freies Ltg.-ende"
Kodierung: A
Seite 1 Anschluss: M12
Seite 2 Anschluss: freies Leitungsende
Seite 1 Kabelabgang: 90°
Seite 1 Polzahl: 3
Produktfamilie: Industrie Standard
Anwendung: Sensor-/Aktor-Leitung
Funktionen: ohne LED, ungeschirmt
Typ: Buchse
Umgebungsbedingungen: flammwidrig, halogenfrei, Robotertauglich, Schleppkettentauglich, Schweißfunkenbeständig, UV-Beständig
Zulassungen: cCSAus, cULus
Kabeltyp: PUR
Leitungslänge: 30,00 m
Mantelfarbe: schwarz
