M12 Bu. gew. mit freiem Leitungsende
von Murrelektronik
Herstellernummer: 7000-12341-0141000

PVC-OB 4x0,34 gelb UL, CSA 10m

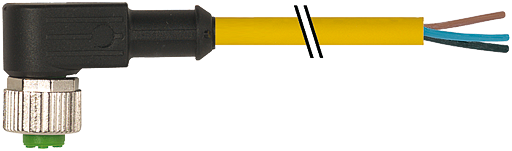

M12 Bu. gew. mit freiem Leitungsende
Abbildung ähnlich

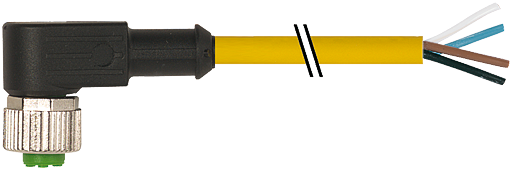

M12 Bu. gew. mit freiem Leitungsende
Abbildung ähnlich
M12 Bu. gew. mit freiem Leitungsende
Abbildung ähnlich
M12 Bu. gew. mit freiem Leitungsende
Abbildung ähnlich
M12 Bu. gew. mit freiem Leitungsende
Abbildung ähnlich
M12 Bu. gew. mit freiem Leitungsende
Abbildung ähnlich
M12 Bu. gew. mit freiem Leitungsende
Abbildung ähnlich
M12 Bu. gew. mit freiem Leitungsende
Abbildung ähnlich
Verkauf nur an Geschäftskunden.
Ihr Online-Preis:
13,45 € *

zzgl. MwSt. zzgl. Versandkosten

typische Produktionszeit ca. 10 Werktage

Gesamtpreis:  €13,45 € *
Wird versendet durch: Murrelektronik GmbH**
  • SC-2423-7000-12341-0141000
  • 4048879207621
  • 27279218
  • 85444290
  • DE
Technische Daten cULus Isolierstoffgruppe IEC 60664-1, category I Kodierung... mehr
Produktinformationen "M12 Bu. gew. mit freiem Leitungsende"
Technische Daten
cULus
IsolierstoffgruppeIEC 60664-1, category I
KodierungA-kodiert
Verriegelung der SteckplätzeSchraubgewinde (M12×1 mm) empf. Anzugsdrehmoment 0.6 Nm, selbstsichernd
VerschraubungM12 (SW13)
SchutzartIP65, IP66K, IP67 in gestecktem und verschraubtem Zustand (EN 60529)
Material (Verriegelung)Zink-Druckguss, matt vernickelt
MaterialPUR
passend für Wellschlauch (Innen-Ø)10 mm
NormenDIN EN 61076-2-101 (M12)
Befestigungsartgesteckt, verschraubt
Material (Kontakt)Kupferlegierung
Material (Kontaktoberfläche)Au
Material (Dichtung)FKM
Verschmutzungsgrad3
Abmantellänge20 mm
Temperaturbereich-25...+85 °C, abhängig von angeschlossener Leitung
cCSAus
Adernzahl/-querschnitt4× 0.34 mm²
AderisolationPVC (br, ws, bl, sw)
Bauform12341
Material (Mantel)PVC (UL/CSA)
Außen-Ø5.0 mm ±5%
Biegeradius (bewegt)10× Außen-Ø
Temperaturbereich (fest)-30...+80 °C
Temperaturbereich (bewegt)-5...+80 °C
Kabelkennung014
Kabeltyp1 (PVC)
Zulassung (Kabel)UL (AWM-Style 2464/1731), CSA
Kabelgewicht [g/m]40,70
Material (Leiter)Cu-Litze, blank
Widerstand (Leiter)max. 60 Ω/km (20 °C)
Einzeldraht-Ø (Leiter)0.15 mm
Aufbau (Leiter)19× 0.15 mm (Litzenklasse 5)
Querschnitt (Leiter)4× 0.34 mm²
AWGähnlich AWG 22
Material (Aderisolierung)PVC
Materialeigenschaften (Aderisolierung)FCKW-, cadmium-, silikon- und bleifrei
Shore-Härte (Aderisolierung)45 ±5 D
Ader-Ø inkl. Isolierung1.25 mm ±5%
Betriebsspannungmax. 250 V AC/DC
Adernfarbe/Nummerierungbr, sw, bl, ws
Verseilverbund4 Adern verseilt
Schirmungnein
Material (Mantel)PVC
Materialeigenschaften (Mantel)FCKW-, cadmium-, silikon- und bleifrei
Shore-Härte (Mantel)85 ±5 A
Außen-Ø (Mantel)5.0 mm ±5%
Farbe (Mantel)gelb
Betriebsspannung (nur UL-listed)max. 30 V AC/DC
chemische Beständigkeitgute Öl-, Benzin- und Chemikalienbeständigkeit
thermische Beständigkeitflammwidrig nach UL 1581 VW1 / CSA FT1
NennspannungUL 300 V AC
Prüfspannung2000 V AC
Strombelastbarkeitnach DIN VDE 0298-4
Temperaturbereich (fest)-30...+80 °C
Temperaturbereich (bewegt)-5...+80 °C
Biegeradius (fest)5× Außen-Ø
Biegeradius (bewegt)10× Außen-Ø
Betriebsstrom je Kontaktmax. 4 A
Mantelfarbegelb
Bemessungsstoßspannung2.5 kV
Kodierung: A
Seite 1 Anschluss: M12
Seite 2 Anschluss: freies Leitungsende
Seite 1 Kabelabgang: 90°
Seite 1 Polzahl: 4
Produktfamilie: Industrie Standard
Anwendung: Sensor-/Aktor-Leitung
Funktionen: ohne LED, ungeschirmt
Typ: Buchse
Umgebungsbedingungen: flammwidrig, Reinigungsmittelbeständig
Zulassungen: cCSAus, cULus
Kabeltyp: PVC
Leitungslänge: 10,00 m
Mantelfarbe: gelb
