M12 Bu. gew. mit freiem Leitungsende
von Murrelektronik
Herstellernummer: 7000-12341-2140070

PVC-OB 4x0,34 grau UL, CSA 0,7m

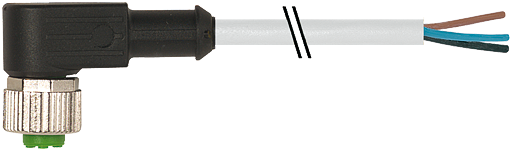

M12 Bu. gew. mit freiem Leitungsende
Abbildung ähnlich

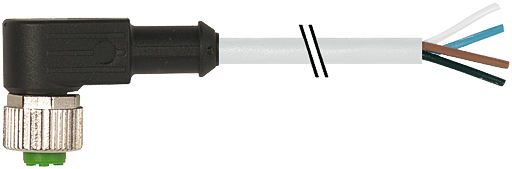

M12 Bu. gew. mit freiem Leitungsende
Abbildung ähnlich
M12 Bu. gew. mit freiem Leitungsende
Abbildung ähnlich
M12 Bu. gew. mit freiem Leitungsende
Abbildung ähnlich
M12 Bu. gew. mit freiem Leitungsende
Abbildung ähnlich
M12 Bu. gew. mit freiem Leitungsende
Abbildung ähnlich
Verkauf nur an Geschäftskunden.
Ihr Online-Preis:
9,00 € *

zzgl. MwSt. zzgl. Versandkosten

typische Produktionszeit ca. 10 Werktage

Gesamtpreis:  €9,00 € *
Wird versendet durch: Murrelektronik GmbH**
  • SC-2423-7000-12341-2140070
  • 4048879478526
  • 27279218
  • 85444290
  • DE
Technische Daten cULus Isolierstoffgruppe IEC 60664-1, category I Kodierung... mehr

Produktbeschreibung zu "M12 Bu. gew. mit freiem Leitungsende"
Herstellernummer: 7000-12341-2140070

Buchse gewinkeltM12, 4-poligArt.-Nr. 7005 - M12 Lite - (Kunststoffrändelschraube) auf Anfrage
Produktinformationen "M12 Bu. gew. mit freiem Leitungsende"
Technische Daten
cULus
IsolierstoffgruppeIEC 60664-1, category I
KodierungA-kodiert
Verriegelung der SteckplätzeSchraubgewinde (M12×1 mm) empf. Anzugsdrehmoment 0.6 Nm, selbstsichernd
VerschraubungM12 (SW13)
SchutzartIP65, IP66K, IP67 in gestecktem und verschraubtem Zustand (EN 60529)
Material (Verriegelung)Zink-Druckguss, matt vernickelt
MaterialPUR
passend für Wellschlauch (Innen-Ø)10 mm
NormenDIN EN 61076-2-101 (M12)
Befestigungsartgesteckt, verschraubt
Material (Kontakt)Kupferlegierung
Material (Kontaktoberfläche)Au
Material (Dichtung)FKM
Verschmutzungsgrad3
Abmantellänge20 mm
Temperaturbereich-25...+85 °C, abhängig von angeschlossener Leitung
cCSAus
Kabelkennung214
Kabeltyp1 (PVC)
Bauform12341
Zulassung (Kabel)UL (AWM-Style 2464/1731), CSA
Kabelgewicht [g/m]40,70
Material (Leiter)Cu-Litze, blank
Widerstand (Leiter)max. 60 Ω/km (20 °C)
Einzeldraht-Ø (Leiter)0.15 mm
Aufbau (Leiter)19× 0.15 mm (Litzenklasse 5)
Querschnitt (Leiter)4× 0.34 mm²
AWGähnlich AWG 22
Material (Aderisolierung)PVC
Materialeigenschaften (Aderisolierung)FCKW-, cadmium-, silikon- und bleifrei
Shore-Härte (Aderisolierung)45 ±5 D
Ader-Ø inkl. Isolierung1.25 mm ±5%
Adernfarbe/Nummerierungbr, sw, bl, ws
Verseilverbund4 Adern verseilt
Schirmungnein
Material (Mantel)PVC
Materialeigenschaften (Mantel)FCKW-, cadmium-, silikon- und bleifrei
Shore-Härte (Mantel)85 ±5 A
Außen-Ø (Mantel)5.0 mm ±5%
Betriebsspannungmax. 250 V AC/DC
Farbe (Mantel)grau
chemische Beständigkeitgute Öl-, Benzin- und Chemikalienbeständigkeit
thermische Beständigkeitflammwidrig nach UL 1581 VW1 / CSA FT1
NennspannungUL 300 V AC
Prüfspannung2000 V AC
Strombelastbarkeitnach DIN VDE 0298-4
Betriebsspannung (nur UL-listed)max. 30 V AC/DC
Temperaturbereich (fest)-30...+80 °C
Temperaturbereich (bewegt)-5...+80 °C
Biegeradius (fest)5× Außen-Ø
Biegeradius (bewegt)10× Außen-Ø
Betriebsstrom je Kontaktmax. 4 A
Adernzahl/-querschnitt4× 0.34 mm²
AderisolationPVC (br, ws, bl, sw)
Mantelfarbegrau
Material (Mantel)PVC (UL/CSA)
Außen-Ø5.0 mm ±5%
Biegeradius (bewegt)10× Außen-Ø
Temperaturbereich (fest)-30...+80 °C
Temperaturbereich (bewegt)-5...+80 °C
Bemessungsstoßspannung2.5 kV
Kodierung: A
Seite 1 Anschluss: M12
Seite 2 Anschluss: freies Leitungsende
Seite 1 Kabelabgang: 90°
Seite 1 Polzahl: 4
Produktfamilie: Industrie Standard
Anwendung: Sensor-/Aktor-Leitung
Funktionen: ohne LED, ungeschirmt
Typ: Buchse
Umgebungsbedingungen: flammwidrig, Reinigungsmittelbeständig
Zulassungen: cCSAus, cULus
Kabeltyp: PVC
Leitungslänge: 0,70 m
Mantelfarbe: grau
