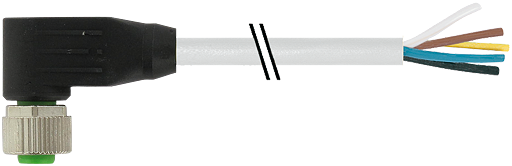

M12 Bu. gew. mit freiem Leitungsende
von Murrelektronik
Herstellernummer: 7000-19061-3020500

PUR-OB 12x0,25 grau UL,CSA+schleppk. 5m
M12 Bu. gew. mit freiem Leitungsende
Abbildung ähnlich
M12 Bu. gew. mit freiem Leitungsende
Abbildung ähnlich
M12 Bu. gew. mit freiem Leitungsende
Abbildung ähnlich
M12 Bu. gew. mit freiem Leitungsende
Abbildung ähnlich
M12 Bu. gew. mit freiem Leitungsende
Abbildung ähnlich
M12 Bu. gew. mit freiem Leitungsende
Abbildung ähnlich
M12 Bu. gew. mit freiem Leitungsende
Abbildung ähnlich
M12 Bu. gew. mit freiem Leitungsende
Abbildung ähnlich
M12 Bu. gew. mit freiem Leitungsende
Abbildung ähnlich
Verkauf nur an Geschäftskunden.
Ihr Online-Preis:
Menge Einzelpreis
bis 19 55,03 € *
ab 20 49,54 € *
ab 50 46,78 € *
ab 100 44,03 € *

zzgl. MwSt. zzgl. Versandkosten

nicht lagerhaltig / für Sie beschafft

Gesamtpreis:  €55,03 € *
Wird versendet durch: Murrelektronik GmbH**
  • SC-2423-7000-19061-3020500
  • 4048879348294
  • 27279218
  • 85444290
  • DE
Technische Daten cCSAus Normen DIN EN 61076-2-101 (M12) Temperaturbereich... mehr

Produktbeschreibung zu "M12 Bu. gew. mit freiem Leitungsende"
Herstellernummer: 7000-19061-3020500

Buchse gewinkeltM12, 12-poligArt.-Nr. 7005 - M12 Lite - (Kunststoffrändelschraube) auf Anfrage
"M12 Bu. gew. mit freiem Leitungsende"
Technische Daten
cCSAus
NormenDIN EN 61076-2-101 (M12)
Temperaturbereich-25...+85 °C, abhängig von angeschlossener Leitung
Adernzahl/-querschnitt12× 0.25 mm²
AderisolationPP (br, bl, ws, gn, rs, ge, sw, gr, rt, vi, grrs, rtbl)
Schleppkettenwerte5 Mio.
Material (Mantel)PUR (UL/CSA), welding spark
Außen-Ø6.9 mm ±5%
Biegeradius (bewegt)10× Außen-Ø
Bauform19061
Temperaturbereich (fest)-40...+80 °C
Temperaturbereich (bewegt)-25...+80 °C
Kabelkennung302
Kabeltyp5 (PUR schweißfunkenbeständig)
Zulassung (Kabel)cURus (AWM-Style 20549/10493); CE conform
Kabelgewicht [g/m]71,50
Material (Leiter)Cu-Litze, blank
Widerstand (Leiter)max. 79 Ω/km (20 °C)
Einzeldraht-Ø (Leiter)0.1 mm
Aufbau (Leiter)32× 0.1 mm (Litzenklasse 6)
Querschnitt (Leiter)12× 0.25 mm²
AWGähnlich AWG 24
Material (Aderisolierung)PP
Materialeigenschaften (Aderisolierung)FCKW-, halogen-, cadmium-, silikon- und bleifrei
Shore-Härte (Aderisolierung)74 ±3 D
Ader-Ø inkl. Isolierung1.25 mm ±5%
Adernfarbe/Nummerierungbr, rt, gr, sw, ge, rs, gn, ws, bl, rtbl, grrs, vi
VerseilverbundAdern rtbl, grrs und vi miteinander verseilt, darüber alle anderen Adern verseilt
Schirmungnein
Betriebsspannungmax. 30 V AC/DC
Material (Mantel)PUR
Materialeigenschaften (Mantel)FCKW-, halogen-, cadmium-, silikon- und bleifrei, matt, adhäsionsarm, maschinell gut verarbeitbar, abriebresistent, hydrolyse-, mikroben- und schweißfunkenbeständig
Shore-Härte (Mantel)58 ±3 D
Außen-Ø (Mantel)6.9 mm ±5%
Farbe (Mantel)grau
chemische Beständigkeitgute Öl-, Benzin- und Chemikalienbeständigkeit (VDE 0472 Teil 803 Test B)
thermische Beständigkeitflammwidrig nach UL, FT2, IEC 60332-1, IEC 60332-2-2, widerstandsfähig gegenüber Funken bei Schweißarbeiten
Nennspannung300 V AC
Betriebsstrom je Kontaktmax. 1.5 A
Prüfspannung2500 V AC
Strombelastbarkeitnach DIN VDE 0298-4
Temperaturbereich (fest)-40...+80 °C, (+90 °C bei max. 10 000 Betriebsstunden)
Temperaturbereich (bewegt)-25...+80 °C, (+90 °C bei max. 10 000 Betriebsstunden)
Biegeradius (fest)5× Außen-Ø
Biegeradius (bewegt)10× Außen-Ø
Anzahl Biegezyklen (Schleppkette)max. 5 Mio. (25 °C)
Verfahrweg (Schleppkette)max. 5 m (horizontal)
Verfahrgeschwindigkeit (Schleppkette)max. 3.3 m/s
Beschleunigung (Schleppkette)max. 5 m/s²
Verriegelung der SteckplätzeSchraubgewinde (M12×1 mm) empf. Anzugsdrehmoment 0.6 Nm, selbstsichernd
Torsionsbeanspruchung±180°/m
Anzahl Torsionszyklenmax. 1 Mio. (25 °C)
Torsionsgeschwindigkeit35 Zyklen/min
Mantelfarbegrau
VerschraubungM12 (SW13)
SchutzartIP65, IP66K, IP67 in gestecktem und verschraubtem Zustand (EN 60529)
Kodierung: A
Seite 1 Anschluss: M12
Seite 2 Anschluss: freies Leitungsende
Seite 1 Kabelabgang: 90°
Seite 1 Polzahl: 12
Produktfamilie: Industrie Standard
Anwendung: Sensor-/Aktor-Leitung
Funktionen: ohne LED, ungeschirmt
Typ: Buchse
Umgebungsbedingungen: flammwidrig, halogenfrei, Robotertauglich, Schleppkettentauglich, Schweißfunkenbeständig
Zulassungen: cCSAus
Kabeltyp: PUR
Leitungslänge: 5,00 m
Mantelfarbe: grau
Eigenschaften: "M12 Bu. gew. mit freiem Leitungsende"
Kodierung: A
Seite 1 Anschluss: M12
Seite 2 Anschluss: freies Leitungsende
Seite 1 Kabelabgang: 90°
Seite 1 Polzahl: 12
Produktfamilie: Industrie Standard
Anwendung: Sensor-/Aktor-Leitung
Funktionen: ohne LED, ungeschirmt
Typ: Buchse
Umgebungsbedingungen: flammwidrig, halogenfrei, Robotertauglich, Schleppkettentauglich, Schweißfunkenbeständig
Zulassungen: cCSAus
Kabeltyp: PUR
Leitungslänge: 5,00 m
Mantelfarbe: grau
