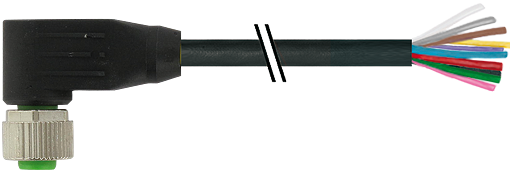

M12 Bu. gew. mit freiem Leitungsende
von Murrelektronik
Herstellernummer: 7000-19061-7021000

PVC-OB 12x0,14 schw 10m
M12 Bu. gew. mit freiem Leitungsende
Abbildung ähnlich
M12 Bu. gew. mit freiem Leitungsende
Abbildung ähnlich
M12 Bu. gew. mit freiem Leitungsende
Abbildung ähnlich
M12 Bu. gew. mit freiem Leitungsende
Abbildung ähnlich
M12 Bu. gew. mit freiem Leitungsende
Abbildung ähnlich
M12 Bu. gew. mit freiem Leitungsende
Abbildung ähnlich
M12 Bu. gew. mit freiem Leitungsende
Abbildung ähnlich
Verkauf nur an Geschäftskunden.
Ihr Online-Preis:
57,75 € *

zzgl. MwSt. zzgl. Versandkosten

lieferbar in: 2-3 Arbeitstagen***

Gesamtpreis:  €57,75 € *
Wird versendet durch: Murrelektronik GmbH**
  • SC-2423-7000-19061-7021000
  • 4048879189019
  • 27279218
  • 85444290
  • DE
Technische Daten cCSAus Normen DIN EN 61076-2-101 (M12) Temperaturbereich... mehr
Produktinformationen "M12 Bu. gew. mit freiem Leitungsende"
Technische Daten
cCSAus
NormenDIN EN 61076-2-101 (M12)
Temperaturbereich-25...+85 °C, abhängig von angeschlossener Leitung
Adernzahl/-querschnitt12× 0.14 mm²
AderisolationPVC (br, bl, ws, gn, rs, ge, sw, gr, rt, vi, grrs, rtbl)
Material (Mantel)PVC
Außen-Ø6.0 mm ±5%
Biegeradius (bewegt)10× Außen-Ø
Temperaturbereich (fest)-30...+70 °C
Bauform19061
Temperaturbereich (bewegt)-5...+70 °C
Kabelkennung702
Kabeltyp1 (PVC)
Zulassung (Kabel)CE conform
Kabelgewicht [g/m]55,00
Material (Leiter)Cu-Litze, blank
Widerstand (Leiter)max. 138 Ω/km (20 °C)
Einzeldraht-Ø (Leiter)0.1 mm
Aufbau (Leiter)18× 0.1 mm (Litzenklasse 6)
Querschnitt (Leiter)12× 0.14 mm²
AWGähnlich AWG 26
Material (Aderisolierung)PVC
Materialeigenschaften (Aderisolierung)FCKW-, cadmium-, silikon- und bleifrei
Shore-Härte (Aderisolierung)85 ±5 A
Ader-Ø inkl. Isolierung1.0 mm ±5%
Adernfarbe/Nummerierungbr, rt, gr, sw, ge, rs, gn, ws, bl, rtbl, grrs, vi
VerseilverbundAdern rtbl, grrs und vi miteinander verseilt, darüber alle anderen Adern verseilt
Schirmungnein
Material (Mantel)PVC
Betriebsspannungmax. 30 V AC/DC
Materialeigenschaften (Mantel)FCKW-, cadmium-, silikon- und bleifrei, matt, adhäsionsarm, maschinell gut verarbeitbar, abriebresistent
Shore-Härte (Mantel)75 ±5 A
Außen-Ø (Mantel)6.0 mm ±5%
Farbe (Mantel)schwarz
chemische Beständigkeitgute Öl-, Benzin- und Chemikalienbeständigkeit
Nennspannung300 V
Prüfspannung1500 V AC
Temperaturbereich (fest)-30...+70 °C
Betriebsstrom je Kontaktmax. 1.5 A
Temperaturbereich (bewegt)-5...+70 °C
Biegeradius (bewegt)10× Außen-Ø
Mantelfarbeschwarz

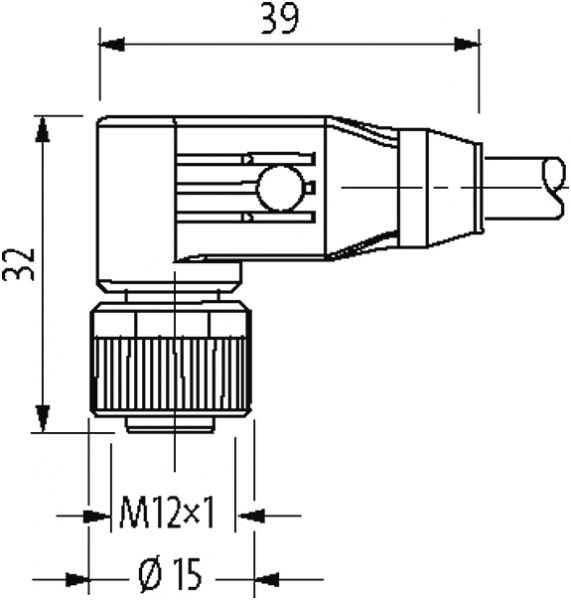

Verriegelung der SteckplätzeSchraubgewinde (M12×1 mm) empf. Anzugsdrehmoment 0.6 Nm, selbstsichernd
VerschraubungM12 (SW13)
SchutzartIP65, IP66K, IP67 in gestecktem und verschraubtem Zustand (EN 60529)
Kodierung: A
Seite 1 Anschluss: M12
Seite 2 Anschluss: freies Leitungsende
Seite 1 Kabelabgang: 90°
Seite 1 Polzahl: 12
Produktfamilie: Industrie Standard
Anwendung: Sensor-/Aktor-Leitung
Funktionen: ohne LED, ungeschirmt
Typ: Buchse
Umgebungsbedingungen: flammwidrig
Zulassungen: cCSAus
Kabeltyp: PVC
Leitungslänge: 10,00 m
Mantelfarbe: schwarz
