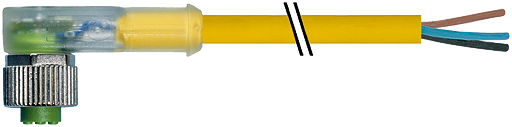

M12 Bu. gew. mit LED freiem Leitungsende
von Murrelektronik
Herstellernummer: 7000-12401-0532000

PUR-OB 3x0,34 gelb UL, CSA+robot+schleppk. 20m
M12 Bu. gew. mit LED freiem Leitungsende
Abbildung ähnlich
M12 Bu. gew. mit LED freiem Leitungsende
Abbildung ähnlich
M12 Bu. gew. mit LED freiem Leitungsende
Abbildung ähnlich
M12 Bu. gew. mit LED freiem Leitungsende
Abbildung ähnlich
M12 Bu. gew. mit LED freiem Leitungsende
Abbildung ähnlich
M12 Bu. gew. mit LED freiem Leitungsende
Abbildung ähnlich
M12 Bu. gew. mit LED freiem Leitungsende
Abbildung ähnlich
M12 Bu. gew. mit LED freiem Leitungsende
Abbildung ähnlich
M12 Bu. gew. mit LED freiem Leitungsende
Abbildung ähnlich
Verkauf nur an Geschäftskunden.
Ihr Online-Preis:
Menge Einzelpreis
bis 19 57,82 € *
ab 20 56,72 € *
ab 50 54,99 € *
ab 100 52,09 € *

zzgl. MwSt. zzgl. Versandkosten

typische Produktionszeit ca. 10 Werktage

Gesamtpreis:  €57,82 € *
Wird versendet durch: Murrelektronik GmbH**
  • SC-2423-7000-12401-0532000
  • 4048879504539
  • 27279218
  • 85444290
  • DE
Technische Daten cULus Betriebsstrom je Kontakt max. 4 A Isolierstoffgruppe... mehr

Produktbeschreibung zu "M12 Bu. gew. mit LED freiem Leitungsende"
Herstellernummer: 7000-12401-0532000

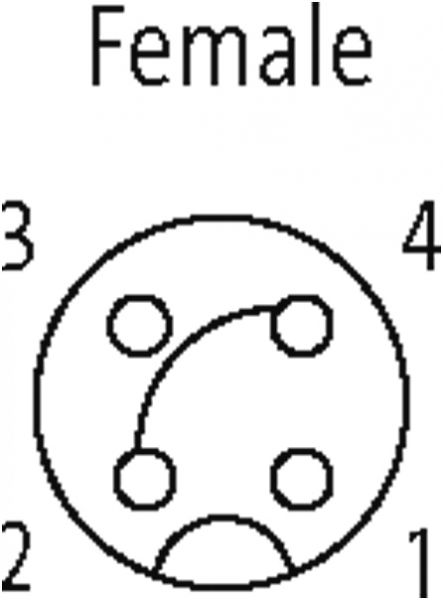

Buchse gewinkeltM12, 4-polig2 × LED (PNP)gebrücktArt.-Nr. 7005 - M12 Lite - (Kunststoffrändelschraube) auf Anfrage
"M12 Bu. gew. mit LED freiem Leitungsende"
Technische Daten
cULus
Betriebsstrom je Kontaktmax. 4 A
IsolierstoffgruppeIEC 60664-1, category I
LED-Anzeige(gelb/grün)
Verriegelung der SteckplätzeSchraubgewinde (M12×1 mm) empf. Anzugsdrehmoment 0.6 Nm, selbstsichernd
VerschraubungM12 (SW13)
SchutzartIP65, IP66K, IP67 in gestecktem und verschraubtem Zustand (EN 60529)
Material (Verriegelung)Zink-Druckguss, matt vernickelt
MaterialPUR
passend für Wellschlauch (Innen-Ø)10 mm
NormenDIN EN 61076-2-101 (M12)
Verschmutzungsgrad3
Temperaturbereich-25...+85 °C, abhängig von angeschlossener Leitung
cCSAus
Adernzahl/-querschnitt3× 0.34 mm²
AderisolationPP (br, bl, sw)
Schleppkettenwerte10 Mio.
Material (Mantel)PUR (UL/CSA), welding spark
Außen-Ø4.3 mm ±5%
Biegeradius (bewegt)10× Außen-Ø
Temperaturbereich (fest)-40...+80 °C
Temperaturbereich (bewegt)-25...+80 °C
Kabelkennung053
Kabeltyp5 (PUR schweißfunkenbeständig)
Zulassung (Kabel)cURus (AWM-Style 20549/10493); CE conform
Kabelgewicht [g/m]29,70
Material (Leiter)Cu-Litze, blank
Widerstand (Leiter)max. 60 Ω/km (20 °C)
Einzeldraht-Ø (Leiter)0.1 mm
Bauform12401
Aufbau (Leiter)42× 0.1 mm (Litzenklasse 6)
Querschnitt (Leiter)3× 0.34 mm²
AWGähnlich AWG 22
Material (Aderisolierung)PP
Materialeigenschaften (Aderisolierung)FCKW-, halogen-, cadmium-, silikon- und bleifrei
Shore-Härte (Aderisolierung)74 ±3 D
Ader-Ø inkl. Isolierung1.25 mm ±5%
Adernfarbe/Nummerierungbr, sw, bl
Verseilverbund3 Adern verseilt
Schirmungnein
Material (Mantel)PUR
Materialeigenschaften (Mantel)FCKW-, halogen-, cadmium-, silikon- und bleifrei, matt, adhäsionsarm, maschinell gut verarbeitbar, abriebresistent, hydrolyse-, mikroben- und schweißfunkenbeständig
Shore-Härte (Mantel)58 ±3 D
Außen-Ø (Mantel)4.3 mm ±5%
Farbe (Mantel)gelb
chemische Beständigkeitgute Öl-, Benzin- und Chemikalienbeständigkeit (EN 60811-404)
thermische Beständigkeitflammwidrig nach UL, FT2, IEC 60332-1, IEC 60332-2-2, widerstandsfähig gegenüber Funken bei Schweißarbeiten
Nennspannung300 V AC
Betriebsspannung24 V DC ±25%
Prüfspannung2500 V AC
Strombelastbarkeitnach DIN VDE 0298-4
Temperaturbereich (fest)-40...+80 °C, (+90 °C bei max. 10 000 Betriebsstunden)
Temperaturbereich (bewegt)-25...+80 °C, (+90 °C bei max. 10 000 Betriebsstunden)
Biegeradius (fest)5× Außen-Ø
Biegeradius (bewegt)10× Außen-Ø
Anzahl Biegezyklen (Schleppkette)max. 10 Mio. (25 °C)
Verfahrweg (Schleppkette)max. 5 m (horizontal)
Verfahrgeschwindigkeit (Schleppkette)max. 3.3 m/s
Beschleunigung (Schleppkette)max. 5 m/s²
Betriebsspannung (nur UL-listed)max. 30 V DC
Torsionsbeanspruchung±360°/m
Anzahl Torsionszyklenmax. 1 Mio. (25 °C)
Torsionsgeschwindigkeit35 Zyklen/min
Mantelfarbegelb
Bemessungsstoßspannung0.8 kV
Kodierung: A
Seite 1 Anschluss: M12
Seite 2 Anschluss: freies Leitungsende
Seite 1 Kabelabgang: 90°
Seite 1 Polzahl: 4
Produktfamilie: Industrie Standard
Anwendung: Sensor-/Aktor-Leitung
Funktionen: LED, ungeschirmt
Typ: Buchse
Umgebungsbedingungen: flammwidrig, halogenfrei, Robotertauglich, Schleppkettentauglich, Schweißfunkenbeständig
Zulassungen: cCSAus, cULus
Kabeltyp: PUR
Leitungslänge: 20,00 m
Mantelfarbe: gelb
Eigenschaften: "M12 Bu. gew. mit LED freiem Leitungsende"
Kodierung: A
Seite 1 Anschluss: M12
Seite 2 Anschluss: freies Leitungsende
Seite 1 Kabelabgang: 90°
Seite 1 Polzahl: 4
Produktfamilie: Industrie Standard
Anwendung: Sensor-/Aktor-Leitung
Funktionen: LED, ungeschirmt
Typ: Buchse
Umgebungsbedingungen: flammwidrig, halogenfrei, Robotertauglich, Schleppkettentauglich, Schweißfunkenbeständig
Zulassungen: cCSAus, cULus
Kabeltyp: PUR
Leitungslänge: 20,00 m
Mantelfarbe: gelb
