M12 Bu. gew. mit LED freiem Leitungsende
von Murrelektronik
Herstellernummer: 7000-12421-6140200

PVC-OB 4x0,34 schwarz UL, CSA 2m

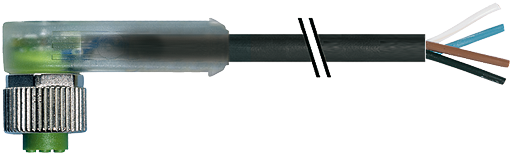

M12 Bu. gew. mit LED freiem Leitungsende
Abbildung ähnlich

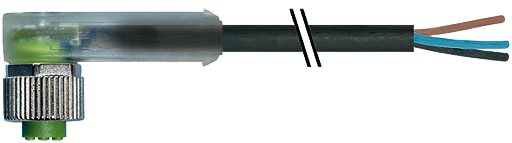

M12 Bu. gew. mit LED freiem Leitungsende
Abbildung ähnlich
M12 Bu. gew. mit LED freiem Leitungsende
Abbildung ähnlich
M12 Bu. gew. mit LED freiem Leitungsende
Abbildung ähnlich
M12 Bu. gew. mit LED freiem Leitungsende
Abbildung ähnlich
M12 Bu. gew. mit LED freiem Leitungsende
Abbildung ähnlich
M12 Bu. gew. mit LED freiem Leitungsende
Abbildung ähnlich
Verkauf nur an Geschäftskunden.
Ihr Online-Preis:
Menge Einzelpreis
bis 19 12,40 € *
ab 20 12,17 € *
ab 50 11,79 € *
ab 100 11,17 € *

zzgl. MwSt. zzgl. Versandkosten

typische Produktionszeit ca. 10 Werktage

Gesamtpreis:  €12,40 € *
Wird versendet durch: Murrelektronik GmbH**
  • SC-2423-7000-12421-6140200
  • 4048879506502
  • 27279218
  • 85444290
  • DE
Technische Daten cULus Bemessungsstoßspannung 0.8 kV Isolierstoffgruppe IEC... mehr

Produktbeschreibung zu "M12 Bu. gew. mit LED freiem Leitungsende"
Herstellernummer: 7000-12421-6140200

Buchse gewinkeltM12, 4-polig3 × LED (PNP)Art.-Nr. 7005 - M12 Lite - (Kunststoffrändelschraube) auf Anfrage
"M12 Bu. gew. mit LED freiem Leitungsende"
Technische Daten
cULus
Bemessungsstoßspannung0.8 kV
IsolierstoffgruppeIEC 60664-1, category I
KodierungA-kodiert
LED-AnzeigeLED (grün): Power / LED (gelb): (S1) / LED (weiß): Signal (S2)
Verriegelung der SteckplätzeSchraubgewinde (M12×1 mm) empf. Anzugsdrehmoment 0.6 Nm, selbstsichernd
VerschraubungM12 (SW13)
SchutzartIP65, IP66K, IP67 in gestecktem und verschraubtem Zustand (EN 60529)
Material (Verriegelung)Zink-Druckguss, matt vernickelt
MaterialPUR
passend für Wellschlauch (Innen-Ø)10 mm
NormenDIN EN 61076-2-101 (M12)
Verschmutzungsgrad3
Temperaturbereich-25...+85 °C, abhängig von angeschlossener Leitung
cCSAus
Adernzahl/-querschnitt4× 0.34 mm²
AderisolationPVC (br, ws, bl, sw)
Material (Mantel)PVC (UL/CSA)
Außen-Ø5.0 mm ±5%
Biegeradius (bewegt)10× Außen-Ø
Temperaturbereich (fest)-30...+80 °C
Temperaturbereich (bewegt)-5...+80 °C
Kabelkennung614
Kabeltyp1 (PVC)
Zulassung (Kabel)UL (AWM-Style 2464/1731), CSA
Kabelgewicht [g/m]40,70
Material (Leiter)Cu-Litze, blank
Widerstand (Leiter)max. 60 Ω/km (20 °C)
Einzeldraht-Ø (Leiter)0.15 mm
Bauform12421
Aufbau (Leiter)19× 0.15 mm (Litzenklasse 5)
Querschnitt (Leiter)4× 0.34 mm²
AWGähnlich AWG 22
Material (Aderisolierung)PVC
Materialeigenschaften (Aderisolierung)FCKW-, cadmium-, silikon- und bleifrei
Shore-Härte (Aderisolierung)45 ±5 D
Ader-Ø inkl. Isolierung1.25 mm ±5%
Adernfarbe/Nummerierungbr, sw, bl, ws
Verseilverbund4 Adern verseilt
Schirmungnein
Material (Mantel)PVC
Materialeigenschaften (Mantel)FCKW-, cadmium-, silikon- und bleifrei
Shore-Härte (Mantel)85 ±5 A
Außen-Ø (Mantel)5.0 mm ±5%
Farbe (Mantel)schwarz
chemische Beständigkeitgute Öl-, Benzin- und Chemikalienbeständigkeit
thermische Beständigkeitflammwidrig nach UL 1581 VW1 / CSA FT1
NennspannungUL 300 V AC
Betriebsspannung24 V DC ±25%
Prüfspannung2000 V AC
Strombelastbarkeitnach DIN VDE 0298-4
Temperaturbereich (fest)-30...+80 °C
Temperaturbereich (bewegt)-5...+80 °C
Biegeradius (fest)5× Außen-Ø
Biegeradius (bewegt)10× Außen-Ø
Mantelfarbeschwarz
Betriebsspannung (nur UL-listed)max. 30 V DC
Betriebsstrom je Kontaktmax. 4 A
Kodierung: A
Seite 1 Anschluss: M12
Seite 2 Anschluss: freies Leitungsende
Seite 1 Kabelabgang: 90°
Seite 1 Polzahl: 4
Produktfamilie: Industrie Standard
Anwendung: Sensor-/Aktor-Leitung
Funktionen: LED, ungeschirmt
Typ: Buchse
Umgebungsbedingungen: flammwidrig, Reinigungsmittelbeständig
Zulassungen: cCSAus, cULus
Kabeltyp: PVC
Leitungslänge: 2,00 m
Mantelfarbe: schwarz
Eigenschaften: "M12 Bu. gew. mit LED freiem Leitungsende"
Kodierung: A
Seite 1 Anschluss: M12
Seite 2 Anschluss: freies Leitungsende
Seite 1 Kabelabgang: 90°
Seite 1 Polzahl: 4
Produktfamilie: Industrie Standard
Anwendung: Sensor-/Aktor-Leitung
Funktionen: LED, ungeschirmt
Typ: Buchse
Umgebungsbedingungen: flammwidrig, Reinigungsmittelbeständig
Zulassungen: cCSAus, cULus
Kabeltyp: PVC
Leitungslänge: 2,00 m
Mantelfarbe: schwarz
