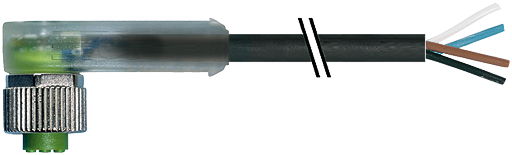

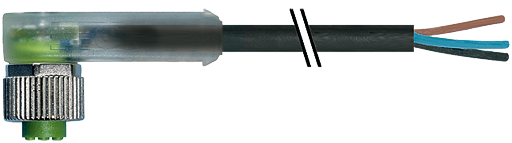

M12 Bu. gew. mit LED freiem Leitungsende
von Murrelektronik
Herstellernummer: 7000-12421-6341100

PUR-OB 4x0,34 schwarz UL, CSA+schleppk. 11m
M12 Bu. gew. mit LED freiem Leitungsende
Abbildung ähnlich
M12 Bu. gew. mit LED freiem Leitungsende
Abbildung ähnlich
M12 Bu. gew. mit LED freiem Leitungsende
Abbildung ähnlich
M12 Bu. gew. mit LED freiem Leitungsende
Abbildung ähnlich
M12 Bu. gew. mit LED freiem Leitungsende
Abbildung ähnlich
M12 Bu. gew. mit LED freiem Leitungsende
Abbildung ähnlich
M12 Bu. gew. mit LED freiem Leitungsende
Abbildung ähnlich
M12 Bu. gew. mit LED freiem Leitungsende
Abbildung ähnlich
M12 Bu. gew. mit LED freiem Leitungsende
Abbildung ähnlich
Verkauf nur an Geschäftskunden.
Ihr Online-Preis:
Menge Einzelpreis
bis 19 27,20 € *
ab 20 26,68 € *
ab 50 25,87 € *
ab 100 24,51 € *

zzgl. MwSt. zzgl. Versandkosten

typische Produktionszeit ca. 10 Werktage

Gesamtpreis:  €27,20 € *
Wird versendet durch: Murrelektronik GmbH**
  • SC-2423-7000-12421-6341100
  • 4048879449892
  • 27279218
  • 85444290
  • DE
Technische Daten cULus Bemessungsstoßspannung 0.8 kV Isolierstoffgruppe IEC... mehr

Produktbeschreibung zu "M12 Bu. gew. mit LED freiem Leitungsende"
Herstellernummer: 7000-12421-6341100

Buchse gewinkeltM12, 4-polig3 × LED (PNP)Art.-Nr. 7005 - M12 Lite - (Kunststoffrändelschraube) auf Anfrage
"M12 Bu. gew. mit LED freiem Leitungsende"
Technische Daten
cULus
Bemessungsstoßspannung0.8 kV
IsolierstoffgruppeIEC 60664-1, category I
KodierungA-kodiert
LED-AnzeigeLED (grün): Power / LED (gelb): (S1) / LED (weiß): Signal (S2)
Verriegelung der SteckplätzeSchraubgewinde (M12×1 mm) empf. Anzugsdrehmoment 0.6 Nm, selbstsichernd
VerschraubungM12 (SW13)
SchutzartIP65, IP66K, IP67 in gestecktem und verschraubtem Zustand (EN 60529)
Material (Verriegelung)Zink-Druckguss, matt vernickelt
MaterialPUR
passend für Wellschlauch (Innen-Ø)10 mm
NormenDIN EN 61076-2-101 (M12)
Verschmutzungsgrad3
Temperaturbereich-25...+85 °C, abhängig von angeschlossener Leitung
cCSAus
Adernzahl/-querschnitt4× 0.34 mm²
AderisolationPP (br, ws, bl, sw)
Schleppkettenwerte10 Mio.
Material (Mantel)PUR (UL/CSA)
Außen-Ø4.5 mm ±5%
Biegeradius (bewegt)10× Außen-Ø
Temperaturbereich (fest)-40...+80 °C
Temperaturbereich (bewegt)-25...+80 °C
Kabelkennung634
Kabeltyp3 (PUR)
Zulassung (Kabel)cURus (AWM-Style 20549/10493); CE conform
Kabelgewicht [g/m]36,30
Material (Leiter)Cu-Litze, blank
Widerstand (Leiter)max. 57 Ω/km (20 °C)
Bauform12421
Einzeldraht-Ø (Leiter)0.1 mm
Aufbau (Leiter)42× 0.1 mm (Litzenklasse 6)
Querschnitt (Leiter)4× 0.34 mm²
AWGähnlich AWG 22
Material (Aderisolierung)PP
Materialeigenschaften (Aderisolierung)FCKW-, halogen-, cadmium-, silikon- und bleifrei
Shore-Härte (Aderisolierung)70 ±5 D
Ader-Ø inkl. Isolierung1.25 mm ±5%
Adernfarbe/Nummerierungbr, sw, bl, ws
Verseilverbund4 Adern verseilt
Schirmungnein
Material (Mantel)PUR
Materialeigenschaften (Mantel)FCKW-, halogen-, cadmium-, silikon- und bleifrei, matt, adhäsionsarm, maschinell gut verarbeitbar, abriebresistent, hydrolyse- und mikrobenbeständig
Shore-Härte (Mantel)90 ±5 A
Außen-Ø (Mantel)4.5 mm ±5%
Farbe (Mantel)schwarz
chemische Beständigkeitgute Öl-, Benzin- und Chemikalienbeständigkeit (EN 60811-404)
thermische Beständigkeitflammwidrig nach UL 1581 Section 1090 (H), CSA FT2 / IEC 60332-2-2
Betriebsspannung24 V DC ±25%
Nennspannung300 V AC
Prüfspannung2500 V AC
Strombelastbarkeitnach DIN VDE 0298-4
Temperaturbereich (fest)-40...+80 °C, (+90 °C bei max. 10 000 Betriebsstunden)
Temperaturbereich (bewegt)-25...+80 °C, (+90 °C bei max. 10 000 Betriebsstunden)
Biegeradius (fest)5× Außen-Ø
Biegeradius (bewegt)10× Außen-Ø
Anzahl Biegezyklen (Schleppkette)max. 10 Mio. (25 °C)
Verfahrweg (Schleppkette)max. 10 m (horizontal)
Verfahrgeschwindigkeit (Schleppkette)max. 3 m/s
Betriebsspannung (nur UL-listed)max. 30 V DC
Beschleunigung (Schleppkette)max. 10 m/s²
Torsionsbeanspruchung±180°/m
Anzahl Torsionszyklenmax. 2 Mio. (25 °C)
Torsionsgeschwindigkeit35 Zyklen/min
Mantelfarbeschwarz
Betriebsstrom je Kontaktmax. 4 A
Kodierung: A
Seite 1 Anschluss: M12
Seite 2 Anschluss: freies Leitungsende
Seite 1 Kabelabgang: 90°
Seite 1 Polzahl: 4
Produktfamilie: Industrie Standard
Anwendung: Sensor-/Aktor-Leitung
Funktionen: LED, ungeschirmt
Typ: Buchse
Umgebungsbedingungen: flammwidrig, halogenfrei, Robotertauglich, Schleppkettentauglich, UV-Beständig
Zulassungen: cCSAus, cULus
Kabeltyp: PUR
Leitungslänge: 11,00 m
Mantelfarbe: schwarz
Eigenschaften: "M12 Bu. gew. mit LED freiem Leitungsende"
Kodierung: A
Seite 1 Anschluss: M12
Seite 2 Anschluss: freies Leitungsende
Seite 1 Kabelabgang: 90°
Seite 1 Polzahl: 4
Produktfamilie: Industrie Standard
Anwendung: Sensor-/Aktor-Leitung
Funktionen: LED, ungeschirmt
Typ: Buchse
Umgebungsbedingungen: flammwidrig, halogenfrei, Robotertauglich, Schleppkettentauglich, UV-Beständig
Zulassungen: cCSAus, cULus
Kabeltyp: PUR
Leitungslänge: 11,00 m
Mantelfarbe: schwarz
