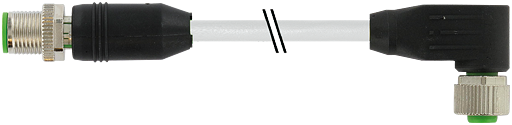

7000-40511-3350600 6 Meter graue PUR Leitung M12 Stecker 0° / M12

Abbildung ähnlich

Verkauf nur an Geschäftskunden.
Ihr Online-Preis:

46,15 € *

zzgl. MwSt. zzgl. Versandkosten

bestellbar // Liefertermin noch unbekannt

Artikel-Nr.: SC-2423-7000-40511-3350600
EAN: 4048879432429
eCl@ss: 27279218
Zolltarifnummer: 85444290
Ursprungsland: DE

Technische Daten cCSAus Bemessungsstoßspannung 1.5 kV Betriebsstrom je Kontakt... mehr

Menü schließen

Produktbeschreibung zu "M12 St. 0° / M12 Bu. 90° geschirmt"
Herstellernummer: 7000-40511-3350600

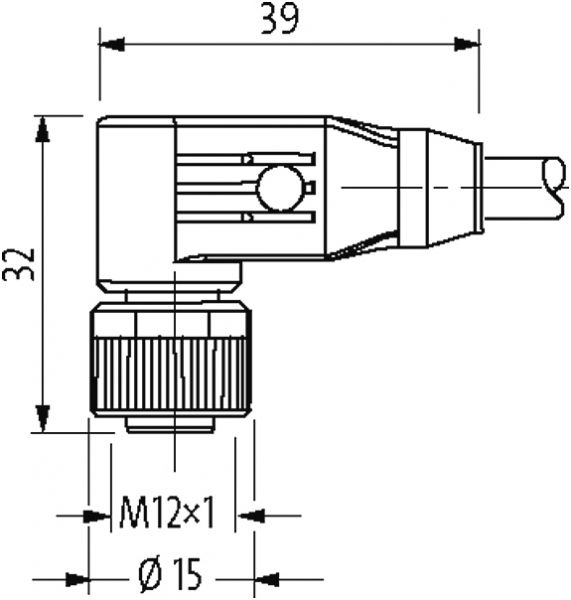

Stecker gerade - Buchse gewinkeltM12 - M12, 4-poliggeschirmtmit Kabeltülle

Produktinformationen "M12 St. 0° / M12 Bu. 90° geschirmt"

Technische Daten

cCSAus
Bemessungsstoßspannung	1.5 kV
Betriebsstrom je Kontakt	max. 4 A
Polzahl	4
Isolierstoffgruppe	IEC 60664-1, category I
Kodierung	A-kodiert
LED-Anzeige	nein
Verriegelung der Steckplätze	Schraubgewinde (M12×1 mm) empf. Anzugsdrehmoment 0.6 Nm, selbstsichernd
Verschraubung	M12 (SW13)
Schutzart	IP66K, IP67 in gestecktem und verschraubtem Zustand (EN 60529)
Material (Verriegelung)	Zink-Druckguss, matt vernickelt
cULus
Material	PUR
passend für Wellschlauch (Innen-Ø)	ohne
Normen	DIN EN 61076-2-101 (M12)
Befestigungsart	gesteckt, verschraubt
Verschmutzungsgrad	3
Temperaturbereich	-25...+85 °C, abhängig von angeschlossener Leitung
Adernzahl/-querschnitt	4× 0.34 mm²
Aderisolation	PP (br, ws, bl, sw)
Material (Mantel)	PUR (UL/CSA)
Außen-Ø	5.9 mm ±5%
Biegeradius (bewegt)	10× Außen-Ø
Temperaturbereich (fest)	-40...+80 °C
Temperaturbereich (bewegt)	-20...+80 °C
Kabelkennung	335
Kabeltyp	PUR-OB
Zulassung (Kabel)	UL (AWM-Style 20233/1992), CSA; CE conform
EAC
Kabelgewicht [g/m]	56,10
Material (Leiter)	Cu-Litze, blank
Widerstand (Leiter)	max. 52 Ω/km (20 °C)
Einzeldraht-Ø (Leiter)	0.1 mm
Querschnitt (Leiter)	4× 0.34 mm²
Material (Aderisolierung)	PP
Materialeigenschaften (Aderisolierung)	FCKW-, halogen-, cadmium-, silikon- und bleifrei
Bauform	40511
Shore-Härte (Aderisolierung)	72 ±3 D
Ader-Ø inkl. Isolierung	1.55 mm ±5%
Adernfarbe/Nummerierung	br, sw, bl, ws
Verseilverbund	4 Adern verseilt
Schirmung	ja
Schirmung (Art)	Kupfergeflecht
optische Schirmbedeckung	min. 85%
Material (Mantel)	PUR
Materialeigenschaften (Mantel)	FCKW-, halogen-, cadmium-, bleifrei, matt, adhäsionsarm, maschinell gut verarbeitbar, abriebresistent, hydrolyse- und mikrobenbeständig
Shore-Härte (Mantel)	85 ±3 A
Außen-Ø (Mantel)	5.9 mm ±5%
Farbe (Mantel)	grau
chemische Beständigkeit	gute Öl-, Benzin- und Chemikalienbeständigkeit (VDE 0472 Teil 803 Test B)
thermische Beständigkeit	flammwidrig nach UL VW1, CSA FT1
Nennspannung	300 V AC
Prüfspannung	2000 V AC
Temperaturbereich (fest)	-40...+80 °C
Temperaturbereich (bewegt)	-20...+80 °C
Biegeradius (fest)	10× Außen-Ø
Betriebsspannung	max. 60 V AC/DC
Mantelfarbe	grau
Betriebsspannung (nur UL-listed)	max. 30 V AC/DC

Kodierung:	A
Seite 1 Anschluss:	M12
Seite 2 Anschluss:	M12
Seite 1 Kabelabgang:	0°
Seite 2 Kabelabgang:	90°
Seite 1 Polzahl:	4
Seite 2 Polzahl:	4
Produktfamilie:	Industrie Standard
Anwendung:	Sensor-/Aktor-Leitung
Funktionen:	Geschirmt, ohne LED
Typ:	Stecker - Buchse
Umgebungsbedingungen:	flammwidrig, halogenfrei
Zulassungen:	cCSAus, cULus, EAC
Kabeltyp:	PUR
Leitungslänge:	6,00 m
Mantelfarbe:	grau
