M12 St. 0° / M8 Bu. 0°
von Murrelektronik
Herstellernummer: 7000-40581-0510150

PUR 4x0.25 ge UL/CSA+robot+schleppk. 1,5m
M12 St. 0° / M8 Bu. 0°
Abbildung ähnlich
M12 St. 0° / M8 Bu. 0°
Abbildung ähnlich
M12 St. 0° / M8 Bu. 0°
Abbildung ähnlich
M12 St. 0° / M8 Bu. 0°
Abbildung ähnlich
M12 St. 0° / M8 Bu. 0°
Abbildung ähnlich
M12 St. 0° / M8 Bu. 0°
Abbildung ähnlich
M12 St. 0° / M8 Bu. 0°
Abbildung ähnlich
M12 St. 0° / M8 Bu. 0°
Abbildung ähnlich
M12 St. 0° / M8 Bu. 0°
Abbildung ähnlich
Verkauf nur an Geschäftskunden.
Ihr Online-Preis:
18,50 € *

zzgl. MwSt. zzgl. Versandkosten

typische Produktionszeit ca. 10 Werktage

Gesamtpreis:  €18,50 € *
Wird versendet durch: Murrelektronik GmbH**
  • SC-2423-7000-40581-0510150
  • 4048879162531
  • 27279218
  • 85444290
  • DE
Technische Daten cCSAus Betriebsstrom je Kontakt max. 4 A Material... mehr

Produktbeschreibung zu "M12 St. 0° / M8 Bu. 0°"
Herstellernummer: 7000-40581-0510150

Stecker gerade - Buchse geradeM12 - M8, 4-polig
Produktinformationen "M12 St. 0° / M8 Bu. 0°"
Technische Daten
cCSAus
Betriebsstrom je Kontaktmax. 4 A
Material (Verriegelung)Zink-Druckguss, Safe-Cover beschichtet
IsolierstoffgruppeIEC 60664-1, category I
Polzahl4
KodierungA-kodiert
LED-Anzeigenein
Verriegelung der SteckplätzeSchraubgewinde (M8/M12×1 mm) empf. Anzugsdrehmoment 0.4/0.6 Nm, selbstsichernd
VerschraubungM8 (SW9), M12 (SW13)
MaterialPUR
passend für Wellschlauch (Innen-Ø)M12 (10 mm); M8 (6.5 mm)
NormenDIN EN 61076-2-101 (M12), DIN EN 61076-2-104 (M8)
cULus
Befestigungsartgesteckt, verschraubt
Material (Kontakt)Kupferlegierung
Material (Dichtung)FKM
Verschmutzungsgrad3
Temperaturbereich-25...+85 °C, abhängig von angeschlossener Leitung
Adernzahl/-querschnitt4× 0.25 mm²
AderisolationPP (br, ws, bl, sw)
Schleppkettenwerte10 Mio.
Material (Mantel)PUR (UL/CSA), welding spark
Außen-Ø4.7 mm ±5%
Biegeradius (bewegt)10× Außen-Ø
Temperaturbereich (fest)-40...+80 °C
Temperaturbereich (bewegt)-25...+80 °C
Kabelkennung051
Kabeltyp5 (PUR schweißfunkenbeständig)
Zulassung (Kabel)cURus (AWM-Style 20549/10493); CE conform
Bauform40581
Kabelgewicht [g/m]31,90
Material (Leiter)Cu-Litze, blank
Widerstand (Leiter)max. 79 Ω/km (20 °C)
Einzeldraht-Ø (Leiter)0.1 mm
Aufbau (Leiter)32× 0.1 mm (Litzenklasse 6)
Querschnitt (Leiter)4× 0.25 mm²
AWGähnlich AWG 24
Material (Aderisolierung)PP
Materialeigenschaften (Aderisolierung)FCKW-, halogen-, cadmium-, silikon- und bleifrei
Shore-Härte (Aderisolierung)74 ±3 D
Ader-Ø inkl. Isolierung1.25 mm ±5%
Adernfarbe/Nummerierungbr, sw, bl, ws
Verseilverbund4 Adern verseilt
Schirmungnein
Material (Mantel)PUR
Materialeigenschaften (Mantel)FCKW-, halogen-, cadmium-, silikon- und bleifrei, matt, adhäsionsarm, maschinell gut verarbeitbar, abriebresistent, hydrolyse-, mikroben- und schweißfunkenbeständig
Shore-Härte (Mantel)58 ±3 D
Außen-Ø (Mantel)4.7 mm ±5%
Farbe (Mantel)gelb
Betriebsspannungmax. 50 V AC/60 V DC
chemische Beständigkeitgute Öl-, Benzin- und Chemikalienbeständigkeit (EN 60811-404)
thermische Beständigkeitflammwidrig nach UL, FT2, IEC 60332-1, IEC 60332-2-2, widerstandsfähig gegenüber Funken bei Schweißarbeiten
Nennspannung300 V AC
Prüfspannung2500 V AC
Strombelastbarkeitnach DIN VDE 0298-4
Temperaturbereich (fest)-40...+80 °C, (+90 °C bei max. 10 000 Betriebsstunden)
Temperaturbereich (bewegt)-25...+80 °C, (+90 °C bei max. 10 000 Betriebsstunden)
Biegeradius (fest)5× Außen-Ø
Betriebsspannung (nur UL-listed)max. 30 V AC/DC
Biegeradius (bewegt)10× Außen-Ø
Anzahl Biegezyklen (Schleppkette)max. 10 Mio. (25 °C)
Verfahrweg (Schleppkette)max. 5 m (horizontal)
Verfahrgeschwindigkeit (Schleppkette)max. 3.3 m/s
Beschleunigung (Schleppkette)max. 5 m/s²
Torsionsbeanspruchung±360°/m
Anzahl Torsionszyklenmax. 1 Mio. (25 °C)
Torsionsgeschwindigkeit35 Zyklen/min
Bemessungsstoßspannung1.5 kV
Mantelfarbegelb
SchutzartIP67 in gestecktem und verschraubtem Zustand (EN 60529)

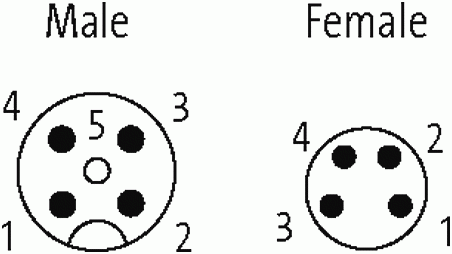

Kodierung: A
Seite 1 Anschluss: M12
Seite 2 Anschluss: M8
Seite 1 Kabelabgang:
Seite 2 Kabelabgang:
Seite 1 Polzahl: 4
Seite 2 Polzahl: 4
Produktfamilie: Industrie Standard
Anwendung: Sensor-/Aktor-Leitung
Funktionen: ohne LED, ungeschirmt
Typ: Stecker - Buchse
Umgebungsbedingungen: flammwidrig, halogenfrei, Robotertauglich, Schleppkettentauglich, Schweißfunkenbeständig
Zulassungen: cCSAus, cULus
Kabeltyp: PUR
Leitungslänge: 1,50 m
Mantelfarbe: gelb
