M12 St. 0° / M12 Bu. 0° DeviceNet
von Murrelektronik
Herstellernummer: 7000-40531-8030022

PUR AWG24+AWG22 geschirmt vt UL/CSA+schleppk. 0,22m
M12 St. 0° / M12 Bu. 0° DeviceNet
Abbildung ähnlich
M12 St. 0° / M12 Bu. 0° DeviceNet
Abbildung ähnlich
M12 St. 0° / M12 Bu. 0° DeviceNet
Abbildung ähnlich
M12 St. 0° / M12 Bu. 0° DeviceNet
Abbildung ähnlich
M12 St. 0° / M12 Bu. 0° DeviceNet
Abbildung ähnlich
M12 St. 0° / M12 Bu. 0° DeviceNet
Abbildung ähnlich
M12 St. 0° / M12 Bu. 0° DeviceNet
Abbildung ähnlich
M12 St. 0° / M12 Bu. 0° DeviceNet
Abbildung ähnlich
M12 St. 0° / M12 Bu. 0° DeviceNet
Abbildung ähnlich
M12 St. 0° / M12 Bu. 0° DeviceNet
Abbildung ähnlich
Verkauf nur an Geschäftskunden.
Ihr Online-Preis:
Menge Einzelpreis
bis 19 19,94 € *
ab 20 17,95 € *
ab 50 16,95 € *
ab 100 15,95 € *

zzgl. MwSt. zzgl. Versandkosten

wird für Sie produziert bzw. beim Hersteller beschafft

Gesamtpreis:  €19,94 € *
Wird versendet durch: Murrelektronik GmbH**
  • SC-2423-7000-40531-8030022
  • 4048879820127
  • 27061801
  • 85444290
Technische Daten cCSAus Betriebsspannung max. 60 V AC/DC Betriebsspannung (nur... mehr

Produktbeschreibung zu "M12 St. 0° / M12 Bu. 0° DeviceNet"
Herstellernummer: 7000-40531-8030022

DeviceNet, CANopenStecker gerade - Buchse geradeM12 - M12, 5-poligA-codiertmit Kabeltüllegeschirmt
"M12 St. 0° / M12 Bu. 0° DeviceNet"
Technische Daten
cCSAus
Betriebsspannungmax. 60 V AC/DC
Betriebsspannung (nur UL-listed)max. 30 V AC/DC
Bemessungsstoßspannung1.5 kV
Betriebsstrom je Kontaktmax. 4 A
IsolierstoffgruppeIEC 60664-1, category I
KodierungA-kodiert
Verriegelung der SteckplätzeSchraubgewinde (M12×1 mm) empf. Anzugsdrehmoment 0.6 Nm, selbstsichernd
VerschraubungM12 (SW13)
SchutzartIP65, IP66K, IP67 in gestecktem und verschraubtem Zustand (EN 60529)
Material (Verriegelung)Zink-Druckguss, matt vernickelt
cULus
MaterialPUR
passend für Wellschlauch (Innen-Ø)ohne
NormenDIN EN 61076-2-101 (M12)
Verschmutzungsgrad3
Temperaturbereich-25...+85 °C, abhängig von angeschlossener Leitung
Material (Dichtung)FKM
Adernzahl/-querschnitt2× 0.25 + 2× 0.34 mm²
AderisolationPE (rt, sw), (bl, ws)
Material (Mantel)PUR (UL/CSA)
Außen-Ø6.9 mm ±5%
Biegeradius (bewegt)10× Außen-Ø
Temperaturbereich (fest)-40...+80 °C
Temperaturbereich (bewegt)-30...+70 °C
Kabelkennung803
Zulassung (Kabel)UL (AWM-Style 20233/10578), CSA; CE
EAC
Kabelgewicht [g/m]63,12
Material (Leiter)Cu-Litze, verzinnt
Widerstand (Leiter)max. 78 Ω/km (Datenpaar), max. 54 Ω/km (Powerpaar); (20 °C)
Querschnitt (Leiter)2× 0.25 + 2× 0.34 mm²
AWGähnlich AWG 24 (0.25 mm²); ähnlich AWG 22 (0.34 mm²)
Material (Aderisolierung)Zell-PE (Datenpaar ws, bl); PE (Powerpaar sw, rt)
Ader-Ø inkl. Isolierung2.1 mm ±5% (0.25 mm²); 1.5 mm ±5% (0.34 mm²)
Adernfarbe/Nummerierungws, bl (Datenpaar); sw, rt (Powerpaar)

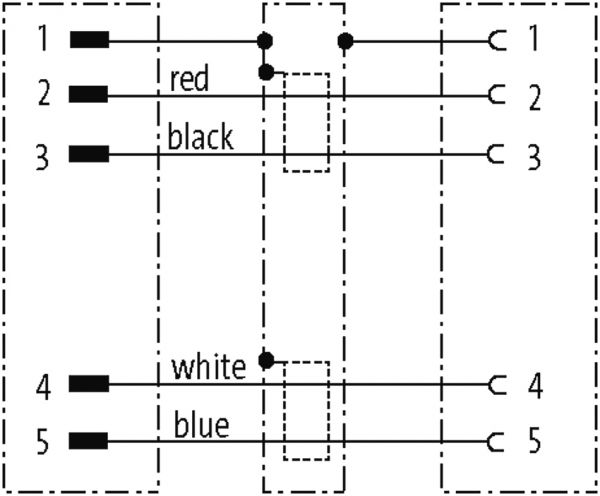

Verseilverbundgeschirmtes Adernpaar blau/weiß mit geschirmtem Adernpaar rot/schwarz verseilt
DeviceNet DeviceNet DeviceNet
Schirmungja
Schirmung (Art)Kupfergeflecht
optische Schirmbedeckungmin. 65%
Material (Mantel)PUR
Außen-Ø (Mantel)6.9 mm ±5%
Farbe (Mantel)violett
chemische Beständigkeitgute Öl-, Benzin- und Chemikalienbeständigkeit
thermische Beständigkeitflammwidrig
Nennspannung300 V
CANopen
Temperaturbereich (fest)-40...+80 °C
Temperaturbereich (bewegt)-30...+70 °C
Biegeradius (fest)6× Außen-Ø
Biegeradius (bewegt)10× Außen-Ø
Verfahrweg (Schleppkette)max. 5 m (horizontal)
Verfahrgeschwindigkeit (Schleppkette)max. 3 m/s
Beschleunigung (Schleppkette)max. 5 m/s²
Mantelfarbeviolett
Bauform40531
Kodierung: A
Seite 1 Anschluss: M12
Seite 2 Anschluss: M12
Seite 1 Kabelabgang:
Seite 2 Kabelabgang:
Seite 1 Polzahl: 5
Seite 2 Polzahl: 5
Produktfamilie: Industrie Standard
Anwendung: CANopen, DeviceNet
Funktionen: Geschirmt, ohne LED
Typ: Stecker - Buchse
Umgebungsbedingungen: flammwidrig, halogenfrei, Schleppkettentauglich
Zulassungen: cCSAus, cULus, EAC
Kabeltyp: PUR
Leitungslänge: 0,22 m
Mantelfarbe: violett
Eigenschaften: "M12 St. 0° / M12 Bu. 0° DeviceNet"
Kodierung: A
Seite 1 Anschluss: M12
Seite 2 Anschluss: M12
Seite 1 Kabelabgang:
Seite 2 Kabelabgang:
Seite 1 Polzahl: 5
Seite 2 Polzahl: 5
Produktfamilie: Industrie Standard
Anwendung: CANopen, DeviceNet
Funktionen: Geschirmt, ohne LED
Typ: Stecker - Buchse
Umgebungsbedingungen: flammwidrig, halogenfrei, Schleppkettentauglich
Zulassungen: cCSAus, cULus, EAC
Kabeltyp: PUR
Leitungslänge: 0,22 m
Mantelfarbe: violett
