M12 St. 90° / M12 Bu. 0° geschirmt
von Murrelektronik
Herstellernummer: 7000-40471-2420060

PUR 5x0.34 geschirmt gr UL/CSA+schleppk. 0,6m

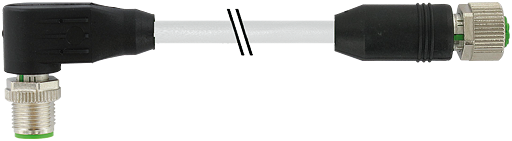

M12 St. 90° / M12 Bu. 0° geschirmt
Abbildung ähnlich
M12 St. 90° / M12 Bu. 0° geschirmt
Abbildung ähnlich
M12 St. 90° / M12 Bu. 0° geschirmt
Abbildung ähnlich
M12 St. 90° / M12 Bu. 0° geschirmt
Abbildung ähnlich
M12 St. 90° / M12 Bu. 0° geschirmt
Abbildung ähnlich
M12 St. 90° / M12 Bu. 0° geschirmt
Abbildung ähnlich
M12 St. 90° / M12 Bu. 0° geschirmt
Abbildung ähnlich
M12 St. 90° / M12 Bu. 0° geschirmt
Abbildung ähnlich
M12 St. 90° / M12 Bu. 0° geschirmt
Abbildung ähnlich
Verkauf nur an Geschäftskunden.
Ihr Online-Preis:
38,60 € *

zzgl. MwSt. zzgl. Versandkosten

bestellbar // Liefertermin noch unbekannt

Gesamtpreis:  €38,60 € *
Wird versendet durch: Murrelektronik GmbH**
  • SC-2423-7000-40471-2420060
  • 4048879386241
  • 27279218
  • 85444290
  • CZ
Technische Daten cCSAus Betriebsstrom je Kontakt max. 4 A Isolierstoffgruppe... mehr
Produktinformationen "M12 St. 90° / M12 Bu. 0° geschirmt"
Technische Daten
cCSAus
Betriebsstrom je Kontaktmax. 4 A
IsolierstoffgruppeIEC 60664-1, category I
KodierungA-kodiert
Verriegelung der SteckplätzeSchraubgewinde (M12×1 mm) empf. Anzugsdrehmoment 0.6 Nm, selbstsichernd
VerschraubungM12 (SW13)
SchutzartIP66K, IP67 in gestecktem und verschraubtem Zustand (EN 60529)
Material (Verriegelung)Zink-Druckguss, matt vernickelt
MaterialPUR
Verschmutzungsgrad3
Temperaturbereich-25...+85 °C, abhängig von angeschlossener Leitung
cULus
Adernzahl/-querschnitt5× 0.34 mm²
AderisolationPP (br, ws, bl, sw, gnge)
Schleppkettenwerte5 Mio.
Material (Mantel)PUR (UL/CSA)
Außen-Ø5.6 mm ±5%
Biegeradius (bewegt)10× Außen-Ø
Temperaturbereich (fest)-40...+80 °C
Temperaturbereich (bewegt)-25...+80 °C
Kabelkennung242
Kabeltyp3 (PUR)
Zulassung (Kabel)cURus (AWM-Style 20549/10493); CE conform
Kabelgewicht [g/m]57,20
Material (Leiter)Cu-Litze, blank
Widerstand (Leiter)max. 57 Ω/km (20 °C)
Einzeldraht-Ø (Leiter)0.1 mm
EAC
Aufbau (Leiter)42× 0.1 mm (Litzenklasse 6)
Querschnitt (Leiter)5× 0.34 mm²
AWGähnlich AWG 22
Material (Aderisolierung)PP
Materialeigenschaften (Aderisolierung)FCKW-, halogen-, cadmium-, silikon- und bleifrei
Shore-Härte (Aderisolierung)70 ±5 D
Ader-Ø inkl. Isolierung1.25 mm ±5%
Adernfarbe/Nummerierungbr, sw, bl, ws, gnge längsgestreift
Verseilverbund5 Adern um Kernfüller verseilt
Schirmungja
Bauform40471
Schirmung (Art)Kupfergeflecht
optische Schirmbedeckungmin. 80%
Material (Mantel)PUR
Materialeigenschaften (Mantel)FCKW-, halogen-, cadmium-, silikon- und bleifrei, matt, adhäsionsarm, maschinell gut verarbeitbar, abriebresistent, hydrolyse- und mikrobenbeständig
Shore-Härte (Mantel)90 ±5 A
Außen-Ø (Mantel)5.6 mm ±5%
Farbe (Mantel)grau
chemische Beständigkeitgute Öl-, Benzin- und Chemikalienbeständigkeit (EN 60811-404)
thermische Beständigkeitflammwidrig nach UL 1581 Section 1090 (H), CSA FT2 / IEC 60332-2-2
Nennspannung300 V AC
Prüfspannung2000 V AC
Strombelastbarkeitnach DIN VDE 0298-4
Temperaturbereich (fest)-40...+80 °C, (+90 °C bei max. 10 000 Betriebsstunden)
Temperaturbereich (bewegt)-25...+80 °C, (+90 °C bei max. 10 000 Betriebsstunden)
Biegeradius (fest)5× Außen-Ø
Biegeradius (bewegt)10× Außen-Ø
Anzahl Biegezyklen (Schleppkette)max. 5 Mio. (25 °C)
Betriebsspannungmax. 60 V AC/DC
Verfahrweg (Schleppkette)max. 5 m (horizontal)
Verfahrgeschwindigkeit (Schleppkette)max. 3.3 m/s
Beschleunigung (Schleppkette)max. 5 m/s²
Torsionsbeanspruchung±30°/m
Anzahl Torsionszyklenmax. 2 Mio. (25 °C)
Torsionsgeschwindigkeit35 Zyklen/min
Mantelfarbegrau
Betriebsspannung (nur UL-listed)max. 30 V AC/DC
Kodierung: A
Seite 1 Anschluss: M12
Seite 2 Anschluss: M12
Seite 1 Kabelabgang: 90°
Seite 2 Kabelabgang:
Seite 1 Polzahl: 5
Seite 2 Polzahl: 5
Produktfamilie: Industrie Standard
Anwendung: Sensor-/Aktor-Leitung
Funktionen: Geschirmt, ohne LED
Typ: Stecker - Buchse
Umgebungsbedingungen: flammwidrig, halogenfrei, Robotertauglich, Schleppkettentauglich
Zulassungen: cCSAus, cULus, EAC
Kabeltyp: PUR
Leitungslänge: 0,60 m
Mantelfarbe: grau
