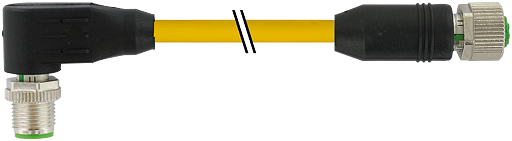

M12 St. 90° / M12 Bu. 0° geschirmt
von Murrelektronik
Herstellernummer: 7000-48061-2940050

PUR 8x0.25 geschirmt gr UL/CSA+schleppk. 0,5m
M12 St. 90° / M12 Bu. 0° geschirmt
Abbildung ähnlich
M12 St. 90° / M12 Bu. 0° geschirmt
Abbildung ähnlich
M12 St. 90° / M12 Bu. 0° geschirmt
Abbildung ähnlich
M12 St. 90° / M12 Bu. 0° geschirmt
Abbildung ähnlich
M12 St. 90° / M12 Bu. 0° geschirmt
Abbildung ähnlich
M12 St. 90° / M12 Bu. 0° geschirmt
Abbildung ähnlich
M12 St. 90° / M12 Bu. 0° geschirmt
Abbildung ähnlich
M12 St. 90° / M12 Bu. 0° geschirmt
Abbildung ähnlich
M12 St. 90° / M12 Bu. 0° geschirmt
Abbildung ähnlich
Verkauf nur an Geschäftskunden.
Ihr Online-Preis:
Menge Einzelpreis
bis 19 49,93 € *
ab 20 48,98 € *
ab 50 47,48 € *
ab 100 44,98 € *

zzgl. MwSt. zzgl. Versandkosten

nicht lagerhaltig / für Sie beschafft

Gesamtpreis:  €49,93 € *
Wird versendet durch: Murrelektronik GmbH**
  • SC-2423-7000-48061-2940050
  • 4048879295260
  • 27279218
  • 85444290
  • CZ
Technische Daten cCSAus Isolierstoffgruppe IEC 60664-1, category I Kodierung... mehr
"M12 St. 90° / M12 Bu. 0° geschirmt"
Technische Daten
cCSAus
IsolierstoffgruppeIEC 60664-1, category I
KodierungA-kodiert
Verriegelung der SteckplätzeSchraubgewinde (M12×1 mm) empf. Anzugsdrehmoment 0.6 Nm, selbstsichernd
VerschraubungM12 (SW13)
SchutzartIP65, IP66K, IP67
Material (Verriegelung)Zink-Druckguss, matt vernickelt
MaterialPUR
NormenDIN EN 61076-2-101 (M12)
Verschmutzungsgrad3
Temperaturbereich-25...+80 °C, abhängig von angeschlossener Leitung
cULus
Adernzahl/-querschnitt8× 0.25 mm²
AderisolationPP (br, ws, bl, sw, gr, rs, vi, or)
Schleppkettenwerte5 Mio.
Material (Mantel)PUR (UL/CSA)
Außen-Ø7.0 mm ±5%
Biegeradius (bewegt)10× Außen-Ø
Bauform48061
Temperaturbereich (fest)-40...+80 °C
Temperaturbereich (bewegt)-25...+80 °C
Kabelkennung294
Kabeltyp3 (PUR)
Zulassung (Kabel)cURus (AWM-Style 20549/10493); CE conform
Kabelgewicht [g/m]74,80
Material (Leiter)Cu-Litze, blank
Widerstand (Leiter)max. 79 Ω/km (20 °C)
Einzeldraht-Ø (Leiter)0.1 mm
Aufbau (Leiter)32× 0.1 mm (Litzenklasse 6)
Querschnitt (Leiter)8× 0.25 mm²
AWGähnlich AWG 24
Material (Aderisolierung)PP
Materialeigenschaften (Aderisolierung)FCKW-, halogen-, cadmium-, silikon- und bleifrei
Shore-Härte (Aderisolierung)70 ±5 D
Ader-Ø inkl. Isolierung1.2 mm ±5%
Adernfarbe/Nummerierungbr, or, vi, rs, gr, sw, bl, ws
Verseilverbund8 Adern um Kernfüller verseilt
Schirmungja
Betriebsspannungmax. 30 V AC/DC
Schirmung (Art)Kupfergeflecht
optische Schirmbedeckungmin. 80%
Material (Mantel)PUR
Materialeigenschaften (Mantel)FCKW-, halogen-, cadmium-, silikon- und bleifrei, matt, adhäsionsarm, maschinell gut verarbeitbar, abriebresistent, hydrolyse- und mikrobenbeständig
Shore-Härte (Mantel)90 ±5 A
Außen-Ø (Mantel)7.0 mm ±5%
Farbe (Mantel)grau
chemische Beständigkeitgute Öl-, Benzin- und Chemikalienbeständigkeit (EN 60811-404)
Betriebsspannung (nur UL-listed)max. 30 V AC/DC
thermische Beständigkeitflammwidrig nach UL 1581 Section 1090 (H), CSA FT2 / IEC 60332-2-2
Nennspannung300 V AC
Prüfspannung2000 V AC
Strombelastbarkeitnach DIN VDE 0298-4
Temperaturbereich (fest)-40...+80 °C, (+90 °C bei max. 10 000 Betriebsstunden)
Temperaturbereich (bewegt)-25...+80 °C, (+90 °C bei max. 10 000 Betriebsstunden)
Biegeradius (fest)5× Außen-Ø
Biegeradius (bewegt)10× Außen-Ø
Anzahl Biegezyklen (Schleppkette)max. 5 Mio. (25 °C)
Bemessungsstoßspannung0.8 kV
Verfahrweg (Schleppkette)max. 5 m (horizontal)
Verfahrgeschwindigkeit (Schleppkette)max. 3.3 m/s
Beschleunigung (Schleppkette)max. 5 m/s²
Torsionsbeanspruchung±30°/m
Anzahl Torsionszyklenmax. 2 Mio. (25 °C)
Torsionsgeschwindigkeit35 Zyklen/min
Mantelfarbegrau
Betriebsstrom je Kontaktmax. 2 A
Kodierung: A
Seite 1 Anschluss: M12
Seite 2 Anschluss: M12
Seite 1 Kabelabgang: 90°
Seite 2 Kabelabgang:
Seite 1 Polzahl: 8
Seite 2 Polzahl: 8
Produktfamilie: Industrie Standard
Anwendung: Sensor-/Aktor-Leitung
Funktionen: Geschirmt, ohne LED
Typ: Stecker - Buchse
Umgebungsbedingungen: flammwidrig, halogenfrei, Robotertauglich, Schleppkettentauglich
Zulassungen: cCSAus, cULus
Kabeltyp: PUR
Leitungslänge: 0,50 m
Mantelfarbe: grau
