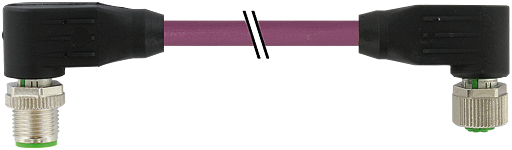

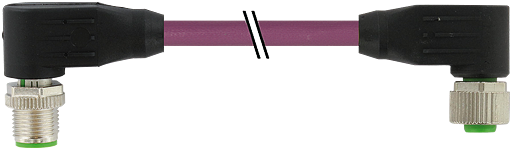

M12 St. 90° / M12 Bu. 90° B-kod. geschirmt
von Murrelektronik
Herstellernummer: 7000-44021-8401800

PUR 1x2xAWG24 geschirmt vt UL/CSA+schleppk. 18m
M12 St. 90° / M12 Bu. 90° B-kod. geschirmt
Abbildung ähnlich
M12 St. 90° / M12 Bu. 90° B-kod. geschirmt
Abbildung ähnlich
M12 St. 90° / M12 Bu. 90° B-kod. geschirmt
Abbildung ähnlich
M12 St. 90° / M12 Bu. 90° B-kod. geschirmt
Abbildung ähnlich
M12 St. 90° / M12 Bu. 90° B-kod. geschirmt
Abbildung ähnlich
M12 St. 90° / M12 Bu. 90° B-kod. geschirmt
Abbildung ähnlich
M12 St. 90° / M12 Bu. 90° B-kod. geschirmt
Abbildung ähnlich
Verkauf nur an Geschäftskunden.
Ihr Online-Preis:
177,60 € *

zzgl. MwSt. zzgl. Versandkosten

bestellbar // Liefertermin noch unbekannt

Gesamtpreis:  €177,60 € *
Wird versendet durch: Murrelektronik GmbH**
  • SC-2423-7000-44021-8401800
  • 4048879381604
  • 27061801
  • 85444290
  • DE
Technische Daten cCSAus Polzahl M12, 4-polig – M12, 2-polig Isolierstoffgruppe... mehr

Produktbeschreibung zu "M12 St. 90° / M12 Bu. 90° B-kod. geschirmt"
Herstellernummer: 7000-44021-8401800

PROFIBUSStecker gewinkelt - Buchse gewinkeltM12 - M12, 2-poligB-codiertgeschirmt
Produktinformationen "M12 St. 90° / M12 Bu. 90° B-kod. geschirmt"
Technische Daten
cCSAus
PolzahlM12, 4-polig – M12, 2-polig
IsolierstoffgruppeIEC 60664-1, category I
KodierungB-kodiert
LED-Anzeigenein

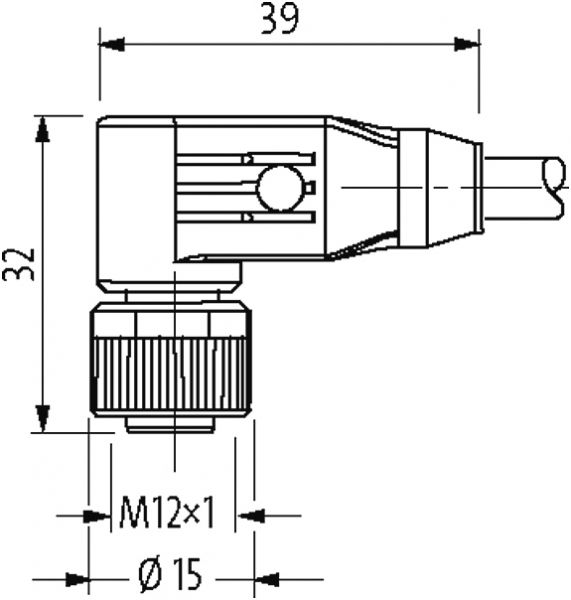

Verriegelung der SteckplätzeSchraubgewinde (M12×1 mm) empf. Anzugsdrehmoment 0.6 Nm, selbstsichernd
VerschraubungM12 (SW13)
SchutzartIP65, IP66K, IP67 in gestecktem und verschraubtem Zustand (EN 60529)
MaterialPUR
Material (Verriegelung)Zink-Druckguss, matt vernickelt
passend für Wellschlauch (Innen-Ø)ohne
cULus
NormenDIN EN 61076-2-101 (M12)
Befestigungsartgesteckt, verschraubt
Material (Kontakt)Kupferlegierung
Material (Kontaktoberfläche)Au
Material (Dichtung)FKM
Verschmutzungsgrad3
Temperaturbereich-25...+85 °C, abhängig von angeschlossener Leitung
Bauform44021
Adernzahl/-querschnitt1× 2× 0.25 mm²
AderisolationPE (rt, gn)
Schleppkettenwerte10 Mio.
Mantelfarbeviolett
Material (Mantel)PUR (UL/CSA)
Außen-Ø7.8 mm ±5%
Biegeradius (bewegt)12× Außen-Ø
Temperaturbereich (fest)-40...+80 °C
Temperaturbereich (bewegt)-20...+60 °C
Kabelkennung840
Zulassung (Kabel)UL (AWM-Style 20236/1589), CSA; CE
Kabelgewicht [g/m]82,50
Material (Leiter)Cu-Litze, blank
Widerstand (Leiter)max. 78 Ω/km (20 °C)
Einzeldraht-Ø (Leiter)0.127 mm
Aufbau (Leiter)19× 0.127 mm
Querschnitt (Leiter)1× 2× 0.25 mm²
AWGähnlich AWG 24
Material (Aderisolierung)PE
Betriebsspannungmax. 60 V AC/DC
Ader-Ø inkl. Isolierung2.55 mm ±5%
Adernfarbe/Nummerierungrt, gn
Verseilverbund2 Adern verseilt
Schirmungja
Schirmung (Art)Kupfergeflecht
optische Schirmbedeckungmin. 70%
Material (Mantel)PUR
Außen-Ø (Mantel)7.8 mm ±5%
Farbe (Mantel)violett
Betriebsspannung (nur UL-listed)30 V AC/DC
chemische Beständigkeitgute Öl-, Benzin- und Chemikalienbeständigkeit
thermische Beständigkeitflammwidrig
Nennspannung250 V
Temperaturbereich (fest)-40...+80 °C
Temperaturbereich (bewegt)-20...+60 °C
Biegeradius (fest)10× Außen-Ø
Biegeradius (bewegt)12× Außen-Ø
Anzahl Biegezyklen (Schleppkette)max. 10 Mio. (25 °C)
Verfahrweg (Schleppkette)max. 5 m (horizontal)
Bemessungsstoßspannung1.5 kV
Verfahrgeschwindigkeit (Schleppkette)max. 3 m/s
Beschleunigung (Schleppkette)max. 5 m/s²
Betriebsstrom je Kontaktmax. 4 A
Kodierung: B
Seite 1 Anschluss: M12
Seite 2 Anschluss: M12
Seite 1 Kabelabgang: 90°
Seite 2 Kabelabgang: 90°
Seite 1 Polzahl: 4
Seite 2 Polzahl: 2
Produktfamilie: Industrie Standard
Funktionen: Geschirmt, ohne LED
Typ: Stecker - Buchse
Umgebungsbedingungen: flammwidrig, halogenfrei, Schleppkettentauglich
Zulassungen: cCSAus, cULus
Kabeltyp: PUR
Leitungslänge: 18,00 m
Mantelfarbe: violett
