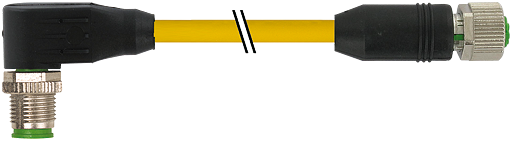

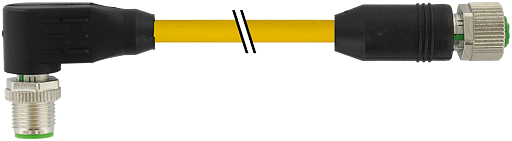

M12 St. 90° / M12 Bu. 0°
von Murrelektronik
Herstellernummer: 7700-40201-1500500

TPE 4x18AWG ge UL/CSA, ITC/PLTC 5m
M12 St. 90° / M12 Bu. 0°
Abbildung ähnlich
M12 St. 90° / M12 Bu. 0°
Abbildung ähnlich
M12 St. 90° / M12 Bu. 0°
Abbildung ähnlich
M12 St. 90° / M12 Bu. 0°
Abbildung ähnlich
M12 St. 90° / M12 Bu. 0°
Abbildung ähnlich
M12 St. 90° / M12 Bu. 0°
Abbildung ähnlich
Verkauf nur an Geschäftskunden.
Ihr Online-Preis:
Menge Einzelpreis
bis 19 26,51 € *
ab 20 23,86 € *
ab 50 22,53 € *
ab 100 21,20 € *

zzgl. MwSt. zzgl. Versandkosten

wird für Sie produziert bzw. beim Hersteller beschafft

Gesamtpreis:  €26,51 € *
Wird versendet durch: Murrelektronik GmbH**
  • SC-2423-7700-40201-1500500
  • 4048879518598
  • 27279218
  • 85444290
Technische Daten cULus Isolierstoffgruppe IEC 60664-1, category I Kodierung... mehr

Produktbeschreibung zu "M12 St. 90° / M12 Bu. 0°"
Herstellernummer: 7700-40201-1500500

Stecker gewinkelt - Buchse geradeM12 - M12, 4-poligUSA
"M12 St. 90° / M12 Bu. 0°"
Technische Daten
cULus
IsolierstoffgruppeIEC 60664-1, category I
KodierungA-kodiert
LED-Anzeigenein
Verriegelung der SteckplätzeSchraubgewinde (M12×1 mm) empf. Anzugsdrehmoment 0.6 Nm, selbstsichernd
SchutzartIP65, IP66K, IP67 in gestecktem und verschraubtem Zustand (EN 60529)
MaterialPUR
Material (Verriegelung)Zink-Druckguss, matt vernickelt
passend für Wellschlauch (Innen-Ø)ohne
NormenDIN EN 61076-2-101 (M12)
Befestigungsartgesteckt, verschraubt
Verschmutzungsgrad3
Temperaturbereich-25...+85 °C, abhängig von angeschlossener Leitung
Bauform40201
Adernzahl/-querschnitt4× 0.75 mm²
AderisolationPVC (br, ws, bl, sw)
Schleppkettenwerte10 Mio.
Material (Mantel)TPE (UL/CSA)
Außen-Ø7.2 mm ±5%
Biegeradius (bewegt)15× Außen-Ø
Temperaturbereich (fest)-40...+105 °C
Temperaturbereich (bewegt)-20...+90 °C
Kabelkennung150
KabeltypTPE
Zulassung (Kabel)UL (AWM-Style 20626/10708), CSA; CE conform
Kabelgewicht [g/m]78,57
Material (Leiter)Cu-Litze, blank
Betriebsspannungmax. 250 V AC/DC
Widerstand (Leiter)max. 22.5 Ω/km (20 °C)
Einzeldraht-Ø (Leiter)0.234 mm
Aufbau (Leiter)19× 0.254 mm (Litzenklasse 5)
Querschnitt (Leiter)4× AWG18/19
Material (Aderisolierung)PVC
Ader-Ø inkl. Isolierung1.93 mm ±5%
Adernfarbe/Nummerierungbr, sw, bl, ws
Verseilverbund4 Adern verseilt
Schirmungnein
Material (Mantel)TPE
Betriebsspannung (nur UL-listed)max. 30 V AC/DC
Außen-Ø (Mantel)7.2 mm ±5%
Farbe (Mantel)gelb
thermische Beständigkeitflammwidrig
Nennspannung600 V AC
Prüfspannung4000 V
Strombelastbarkeitnach DIN VDE 0298-4
Temperaturbereich (fest)-40...+105 °C
Temperaturbereich (bewegt)-20...+90 °C
Bemessungsstoßspannung2.5 kV
Biegeradius (fest)10× Außen-Ø
Biegeradius (bewegt)15× Außen-Ø
Anzahl Biegezyklen (Schleppkette)max. 10 Mio. (25 °C)
Torsionsbeanspruchung±180°/m
Anzahl Torsionszyklenmax. 3 Mio. (25 °C)
Mantelfarbegelb
Betriebsstrom je Kontaktmax. 4 A
Polzahl4
Kodierung: A
Seite 1 Anschluss: M12
Seite 2 Anschluss: M12
Seite 1 Kabelabgang: 90°
Seite 2 Kabelabgang:
Seite 1 Polzahl: 4
Seite 2 Polzahl: 4
Produktfamilie: TPE - Nordamerika
Anwendung: Sensor-/Aktor-Leitung
Funktionen: ohne LED, ungeschirmt
Typ: Stecker - Buchse
Umgebungsbedingungen: Schleppkettentauglich, Schweißfunkenbeständig, UV-Beständig
Zulassungen: cULus
Kabeltyp: TPE
Leitungslänge: 5,00 m
Mantelfarbe: gelb
Eigenschaften: "M12 St. 90° / M12 Bu. 0°"
Kodierung: A
Seite 1 Anschluss: M12
Seite 2 Anschluss: M12
Seite 1 Kabelabgang: 90°
Seite 2 Kabelabgang:
Seite 1 Polzahl: 4
Seite 2 Polzahl: 4
Produktfamilie: TPE - Nordamerika
Anwendung: Sensor-/Aktor-Leitung
Funktionen: ohne LED, ungeschirmt
Typ: Stecker - Buchse
Umgebungsbedingungen: Schleppkettentauglich, Schweißfunkenbeständig, UV-Beständig
Zulassungen: cULus
Kabeltyp: TPE
Leitungslänge: 5,00 m
Mantelfarbe: gelb
